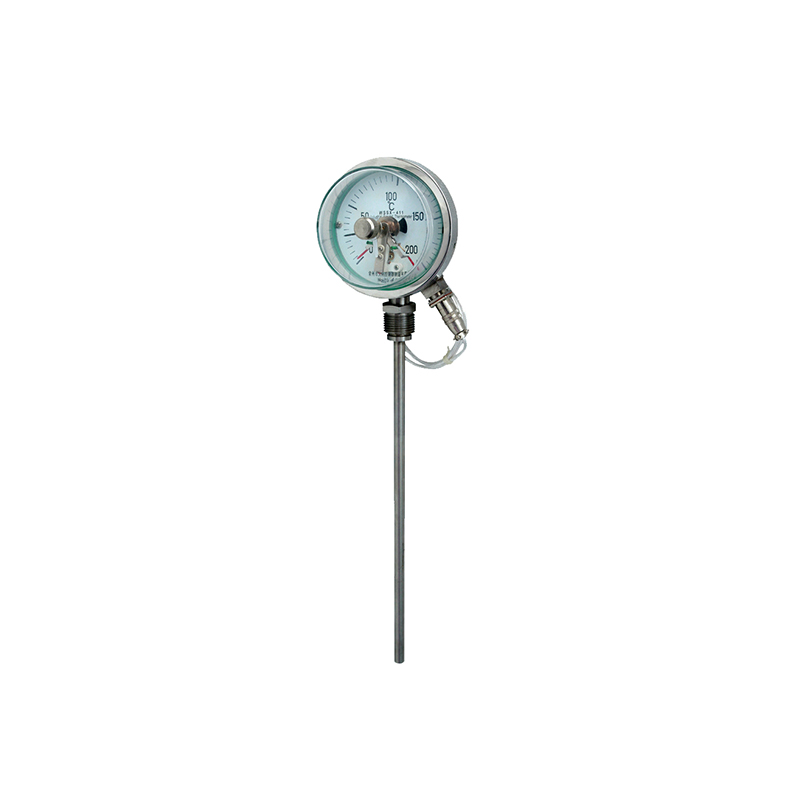

电接点双金属温度计

应用
电接点双金属温度计应用于生产现场对温度需自动控制和报警。可以直接测量各种生产过程中的-80℃-+500℃范围内液体、蒸汽和气体介质温度。

特点
现场显示温度，直观方便；
具有自动切断电源和报警功能；
使用寿命长；
多种结构形式，可满足不同要求

工作原理
电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器动作，从而自动控制和报警。

主要技术参数
产品执行标准：JB/T8803-1998、GB3836-83
标度盘公称直径：100
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55

电气参数

额定功率（VA）	**工作电压（V）	**允许电流（A）
10	220VAC	0．7A
	24VDC


绝缘电阻

额定电压	直流试验电压（DC）	绝缘电阻
24VDC	100	7
220VAC	500	20

       正常工作大气条件：温度-25-+55℃相对湿度≤85﹪。
　　设定点误差：设定点误差应不超过基本误差限的1．5倍。
　　切换差：切换差误差应不超过基本误差限的1．5倍。

型号命名方法

W	温度仪表
	S	金属膨胀式
		S	感温元件双金属片
			X	电接点结构
				表壳公称直径
				4	100
					位置特征
					0	轴向（直型）
					1	径向（角型）
					8	万向（可调角型）
						安装固定装置
						0	可固定装置
						1	可动外螺纹
						2	可动内螺纹
						3	固定螺纹
						4	固定法兰
						5	卡套螺纹
						6	卡套法兰
							电接点位式调节
							M	上下限
							W	双上限
							F	双下限
W	S	S	X-	4	8	1	W	典型型号示例


电接点双金属温度计规格型号

型 号	测温范围℃	精度等级	保护管材料	规格  L（mm）	安装固定装置
WSSX-400	-40-+80 0-+50 0-+100 0-+150 0-+200 0-+300 0-+400 0-+500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	75 100 150 200 300 400 500 750 1000	无固定装置
WSSX-410
WSSX-480
WSSX-401					可动外螺纹
WSSX-411
WSSX-481
WSSX-402					可动内螺纹
WSSX-412
WSSX-482
WSSX-403					固定螺纹
WSSX-413
WSSX-483
WSSX-404					固定法兰
WSSX-414
WSSX-484
WSSX-405					卡套螺纹
WSSX-415
WSSX-485
WSSX-406					卡套法兰
WSSX-416
WSSX-486

注：特殊形式可根据协议订货；
