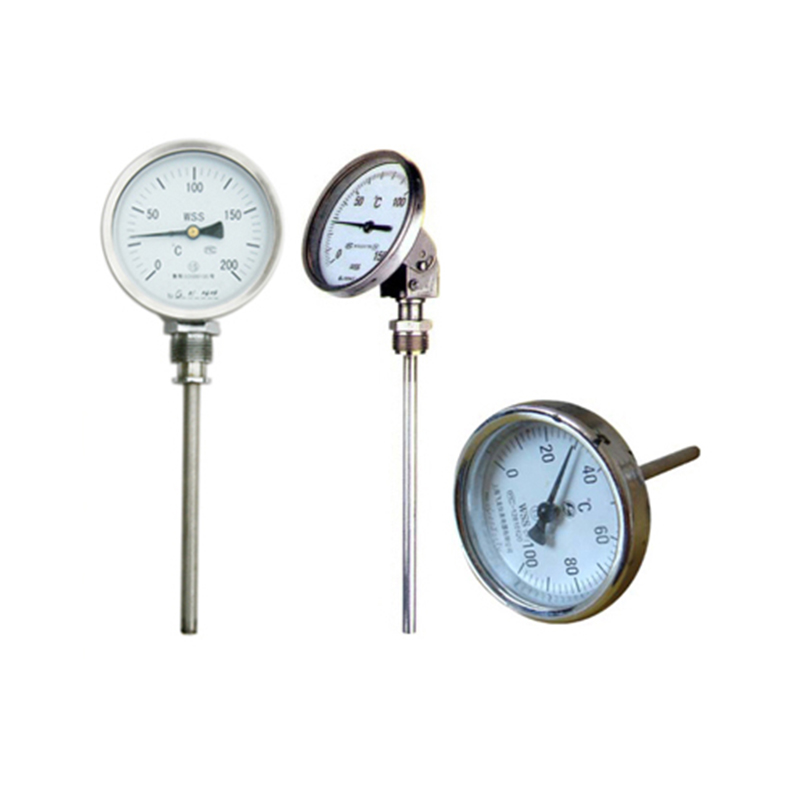

双金属温度计

介绍
双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。

应用
 双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。

特点
 现场显示温度，直观方便
  使用寿命长
  多种结构形式，可满足不同要求

工作原理
 双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。

主要技术参数


产品执行标准	JB/T8803-1998；GB3836-83
标度盘公称直径	60、100、150
精度等级	1.0、1.5
热响应时间	≤40s
防护等级	IP55
角度调整误差	角度调整误差应不超过其量程的1.0％
回差	温度计回差应不大于基本误差限的绝对值
重复性	温度计重复性极限范围切应不大于基本误差限绝对值的1／2


测温范围


测温范围℃	适  应  范  围
	工业、商业	实验室、小型
-80-+40	√	√
-40-+80	√	√
0-50	√	√
0-100	√	√
0-150	√	√
0-200	√	√
0-300	√	√
0-400	√	√
0-500	√	√


正常工作大气条件


工作场所	温 度 ℃	相对温度％
掩蔽场所	-25-+25	5-100
户外场所	- 40-+85	5-100

外形尺寸


形式	A	B	C	E	L	D
轴向型	65	23	73	-	75 100 150 200 300 400 500 750 1000	Φ6 Φ8 Φ10
	105	23	73	-
	155	23	73	-
径向型	65	50	110	34
	105	50	110	34
	155	50	110	34
135°向型	105	23	85	-
	155	23	85	-
万向型	105	23	178	120
	155	23	178	120

 型号命名方式

W	温度仪表
	S	金属膨胀式
		S	感温元件双金属片
			X	电接点结构
				表壳公称直径
				3	60
				4	100
				5	150
					位置特征
					0	轴向（直型）
					1	径向（角型）
					3	135°向（钝角型）
					8	万向（可调角型）
						安装固定装置
						0	可固定装置
						1	可动外螺纹
						2	可动内螺纹
						3	固定螺纹
						4	固定法兰
						5	卡套螺纹
						6	卡套法兰
							防护形式
							无	普通型
							W	防护型
							F	防腐型
W	S	S	-	4	8	1	W	典型型号示例
