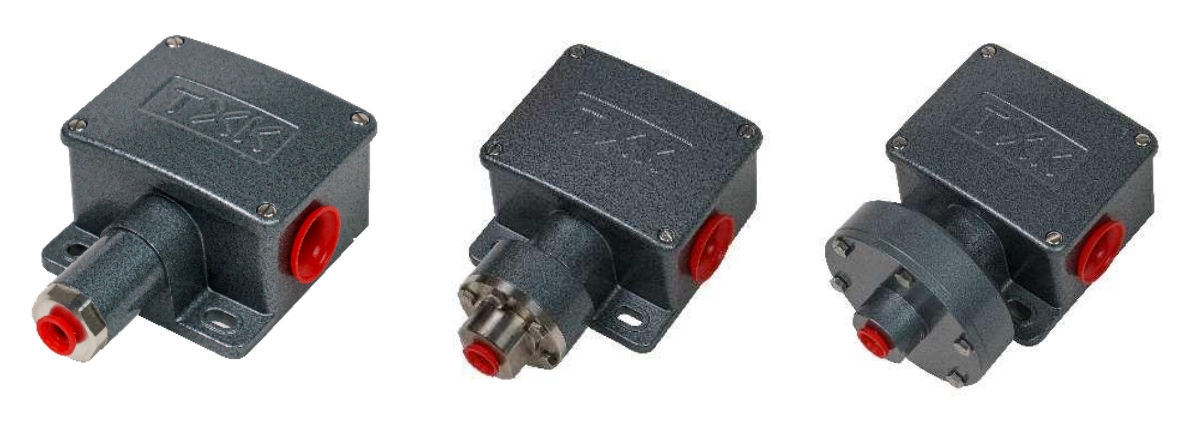

TXK压力控制器

一、概述

TXK压力开关是可靠的现场安装仪器仪表。采用了‌静态O型圈密封的活塞-弹簧-膜片组合结构‌,具有卓越的抗震、抗过压能力,且回差小、测量范围广等特点。广泛应用于石油、化工、火电、热电、冶金、制药等行业。其覆盖量程为-0.1MPa~27.5MPa。

二、技术性能

工作粘度

1x10-3m2/s

开关元件

微动开关

外壳保护等级

IP65

环境温度

-20℃-60℃

介质温度

0℃-80℃

抗振性能

40m/s²

重复性误差

1%0.5%

触点容量

Max  220V AC, ≤5A

三、规格

压力设定值

调节范围

切换差

不大于

**允许压力

(Mpa)

外形尺寸

开关切换次数

/

膜片材料

接口

内螺纹

-100~0KPa

3KPa

1.3

03

30

不锈钢或聚酰亚胺

NPT1/4

-100~100KPa

3KPa

1.3

02

30

不锈钢或聚酰亚胺

NPT1/4

0~100KPa

3KPa

1.3

03

30

不锈钢或聚酰亚胺

NPT1/4

5~170KPa

2KPa

1.3

02

30

不锈钢或聚酰亚胺

NPT1/4

5~210KPa

5KPa

1.3

01

30

不锈钢或聚酰亚胺

NPT1/4

10~350KPa

4KPa

1.3

02

30

不锈钢或聚酰亚胺

NPT1/4

20~700KPa

15KPa

1.5

01

30

不锈钢或聚酰亚胺

NPT1/4

0.15~1.2MPa

0.02MPa

3

01

30

不锈钢或聚酰亚胺

NPT1/4

0.25~2.5MPa

0.04MPa

5

01

30

不锈钢或聚酰亚胺

NPT1/4

0.37~3.7MPa

0.08MPa

6

01

30

不锈钢或聚酰亚胺

NPT1/4

0.7~7MPa

0.12MPa

10

01

30

不锈钢或聚酰亚胺

NPT1/4

1.2~12MPa

0.15MPa

17.5

01

30

不锈钢或聚酰亚胺

NPT1/4

3.5~27.5MPa

1MPa

34

01

30

不锈钢或聚酰亚胺

NPT1/4

四、选型表

TXK -   -   -   -

1  2    3    4    5

1、产品形式

01

常规

02

双触点

03

隔爆

04

下差压

05

上下差压

06

高静压

07

炉膛





2、壳体

NN

普通款

RN

双触点款

LC

普通隔爆款

B

带小视窗隔爆款

AL

炉膛壳体



3、膜片型式

01

聚酰亚胺

02

不锈钢

03

橡胶

4、连接螺纹(可按需定制)

01

NPT1/4 内





5、量程

参见量程选型详表

选型举例:TXK-01NN-02-01-001

TXK压力控制器产品形式:常规壳体:普通款膜片形式:不锈钢,连接螺纹:NPT1/4内,量程:3.5-27.5MPa。

量程对照表

代号

量程

备注

代号

量程

备注

001

3.5-27.5MPa

常规压力

002

1.2-12MPa

常规压力

003

0.7-7MPa

常规压力

004

0.37-3.7MPa

常规压力

005

0.25-2.5MPa

常规压力

006

0.15-1.2MPa

常规压力

007

20-700KPa

常规压力

008

10-350KPa

常规压力

009

5-210KPa

常规压力

010

5-170KPa

常规压力

011

0-100KPa

常规压力

012

100-0KPa

常规压力

013

100-100KPa

常规压力

014

25KPa

高静压

015

0-60KPa

下差压

016

20-200KPa

下差压

017

50-500KPa

下差压

018

0.5-0.5Pa

炉膛差压

019

3-3KPa

炉膛差压

020

6-6KPa

炉膛差压

021

12-12KPa

炉膛差压

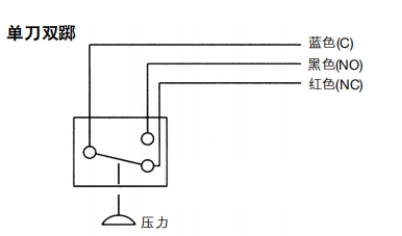

五、调试方法及开关接线图

将调节螺母退到基本无力状态,开关接C 、NO 、NC线与信号灯连接。观 察信号灯的状态,把信号灯接成绿灯亮(C为公共端,出厂为C与NC接通,  即C与NC接通为绿灯亮起),将调节螺母依据设定点指示牌上下调节来设 定至所需的设定点。(下压增加,上升减小)

TXK压力控制器

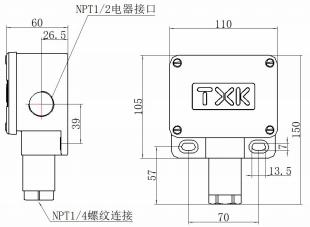

六、外形及安装尺寸

TXK压力控制器

1

TXK压力控制器

2

TXK压力控制器

3
