智能温度开关

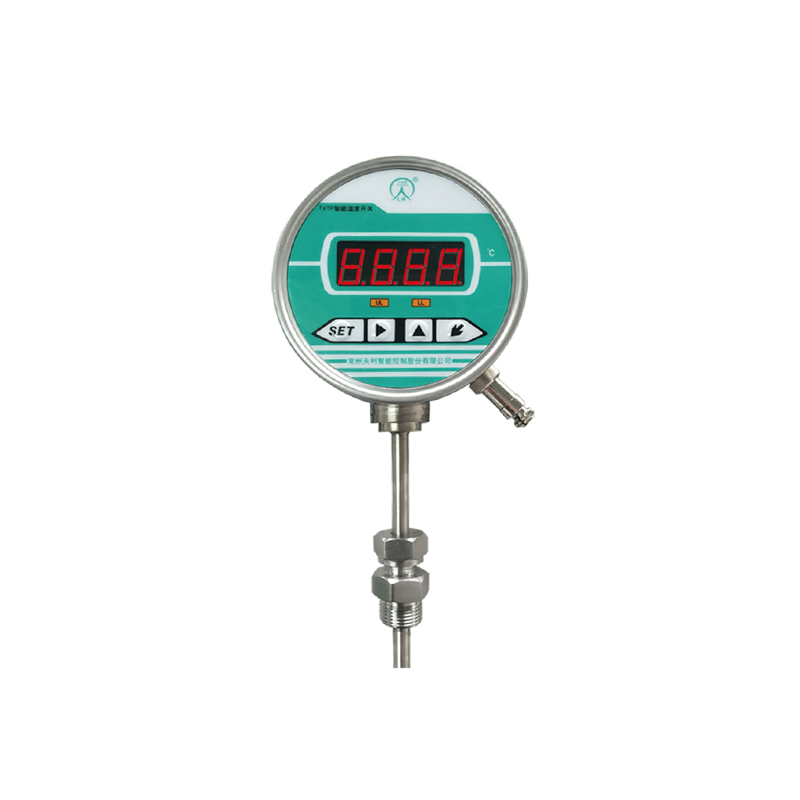

TXTP4型智能/电子温度开关/温度控制器

☆  测量范围：-50～300℃
☆  螺纹接口：M27×2或其他
☆  工作温度：-25～80℃
☆  防护等级：IP65
☆  防爆等级：无
☆  传感器类型：PT100
☆  常用介质：
☆  热线电话：4001190288

产品资料下载

立即咨询

产品介绍

概述
TXTP4型智能/电子温度开关/温度控制器的感温元件不同于机械式的热胀冷缩原理，而是采用高精度的铂热电阻做感温传感器，当介质温度变化时，其阻值随着发生变化的特征来检测温度。整合高精度工业线路元件、具有高稳定性，无触点型的智能温度开关。应用于油路温度的监控领域，水泥行业，机电自动化，冶金行业，润滑系统，环保行业。

基本参数

基本参数
电源	DC24V±5%、AC220V±5%
量程范围	-50-300℃
可设定范围	20%FS-80%FS（**）
显示	四位LED
显示精度	1%FS
重复性误差	≤0.5%FSmax
温度漂移	≤0.1%FSmax
外壳防护等级	IP65
输出方式
类型	PNP晶体管输出、SPDT开关量输出
动作寿命	＞100万次
响应时间	动作时间:15ms 释放时间：8ms
过程连接	不锈钢304# M20×1.5(常规尺寸)
插深长度与管径	不锈钢304# 插深100管径Φ8（常规尺寸）
环境条件
介质温度	-50-300℃
环境温度	-25-80℃

选型表

TXTP4 - X XX XX . XX X X .XX . XX 45 - A B C . D E F . G . H
备注：特殊要求订合同时注明
A：供电电源
代码				供电电源
1				DC24V
2				AC220V
B：传感器类型
代码				传感器类型
PT				PT100铂热电阻
C：量程
代码	量程	代码	量程		代码	量程
A1	0-100℃	A2	0-150℃		A3	0-200℃
A4	0-250℃	A5	0-300℃		A6	0-160℃
A7	-10-100℃	A8	-50-100℃		A9	-50-250℃
B1	-40-80℃	B2	-40-200℃		B3	0-50℃
B4	-10-200℃	B5	-20-240℃		B6	-40-120℃
D：逻辑输出
代码				逻辑输出
10				一路PNP(DC24V,3Amax)
11				二路PNP(DC24V,3Amax)
30				一路继电器(DC24V/AC250V,3Amax)
31				二路继电器(DC24V/AC250V,3Amax)
E：输出类型
代码				输出类型
0				有源输出(只有PNP输出才能选)
4				通断信号
F:模拟量输出
代码				模拟量输出
N				无
G:过程连接
代码				过程连接
54				M27*2外插深100，直径Φ10(不锈钢304#)
62				M27*2外插深200，直径Φ10(不锈钢304#)
66				M27*2外插深100，直径Φ8(不锈钢304#)
79				M20*1.5外插深100，直径Φ8(不锈钢304#)
82				G1/2”外插深100，直径Φ8(不锈钢304#)
88				NPT1/2外插深150，直径Φ8(不锈钢304#)
H：外形尺寸
代码		外形尺寸		代码		外形尺寸
1		100径向		2		100轴向
5		100轴向(带安装法兰)		8		100径向（带后边）
