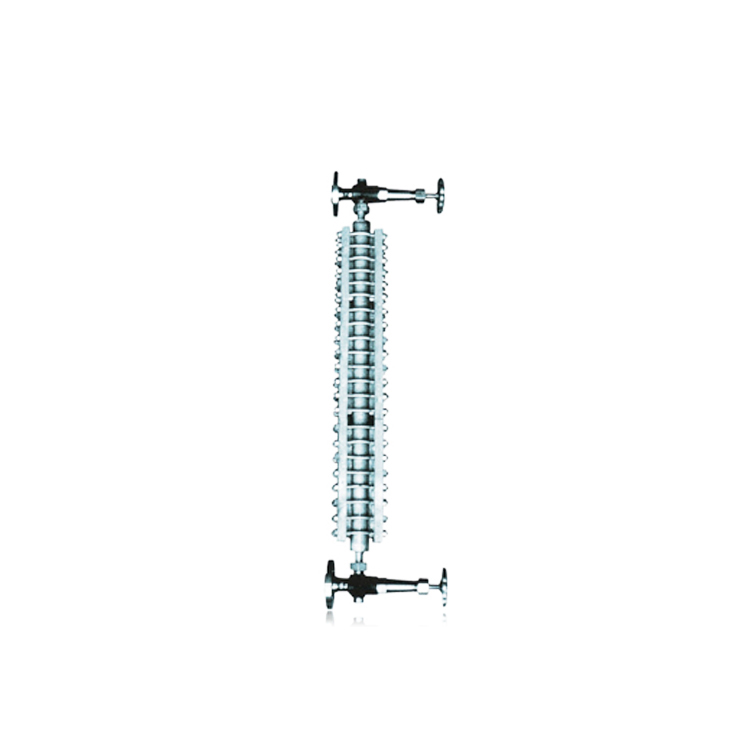

一、主要特点
1．玻璃板液位主：液面计针形阀装有安全钢球，当玻璃板意外破损时可将液面计与容器自动隔离，防止介质大量外流，自动关闭压力>0.3Mpa。
2.液面计分普通型与保温型，保温型设有加热或冷却管路，可采作不大于0.6Mpa蒸汽或循环冷却水调节液面计内介质流动性。
3．液面计与介质接触的零部件，采用碳结构钢或不锈钢制造，能适应各工况需要。
二、玻璃板液面计技术参数
| 名称 | 法兰型式 | 型号 | 公称压力 | 使用温度℃ | 结构型式 | 主体材质 | 公称长度（mm） | 联接式法兰型式 |
|
透光式玻璃板液面计 （HG21598.1-95） |
A B C | T | 2.5 | 0~250 |
普通型 保温型 |
16Mn 1Cr18Ni9Ti |
550 850 1150 1450 1750 |
HG20592-97 WN20-4.0RF HG20592-97 WN20-4.0M ANSIB16.5 W.N.300# |
| 4.8 | 0~475 | 普通型 | 0Cr18Ni9 |
HG20592-97 WN20-1.0RF HG20592-97 WN20-1.0M | ||||
|
透光式玻璃板液面计 （HG21598.2-95） | 6.3 | 0~250 |
普通型 保温型 |
16Mn 1Cr18Ni9Ti |
HG20592-97 WN20-6.3RF HG20592-97 WN20-6.3M ANSIB16.5 W.N.600# | |||
| 10.0 | 0~100 | 普通型 | 35 |
HG20592-97 WN20-1.6RF HG20592-97 WN20-1.6M | ||||
|
反射式玻璃板液面计 （HG21590-95） | R | 4.0 | 0~250 |
普通型 保温型 |
16Mn 1Cr18Ni9Ti |
HG20592-97 WN20-6.3RF HG20592-97 WN20-6.3M ANSIB16.5 W.N.300# | ||
|
视镜式玻璃板液面计 (HG21591-95) | S | 常压 | 0~250 | 带颈型 |
16MnR,Ocr18Ni9 16MnR带衬里 |
304 304 | ||
| 嵌入连接型 |
Q235A,Ocr18Ni9 Q235-A带衬里 | |||||||
| 0.6 | 0~250 | 嵌入连接型 |
16MnR,Ocr18Ni9 16MnR带衬里 |
三、标记规定
| □ | □ | □ | -£ | □ | -□ | □ | □ | HG21XXX-95 | |
| 标准号 | |||||||||
| 显示方式（按表6要求） | |||||||||
| 排污口代号（按表5要求） | |||||||||
| 公称长度 | |||||||||
| 结构型式（按表4要求） | |||||||||
| 材料（按表3要求） | |||||||||
| 公称压力 | |||||||||
| 型号（按表2要求） | |||||||||
| 法兰型式（按表1要求） | |||||||||
四、技术参数
例1：透光式公称压力2.5MPa、碳钢材料，保温型，排污口配阀门，突面法兰连接，公称长度L=1450mm的液面计，其标记为AT2.5-IW-1450V HG21589-95
例2：反射式公称压力4.0MPa、不锈钢材料，普通型，排污口配螺塞，突面法兰连接（按ANSSIB16.5标准），公称长度L=850mm的液面计，其标记为CR4.0-II-850P
例3：视镜式常压、不锈钢材料，嵌入连接的液面计，其标记为S-IIQ HG21591-95
表1
| 突面法兰（RF） | 凸面法兰（M） | ANSI B16.5（RF） |
| A | B | C |
表2
| 透光式 | 反射式 | 视镜式 |
| T | R | S |
表3
| 碳钢 | 不锈钢 | 碳钢衬里 |
| I | II | III |
表4
| 普通型 | 保温型 | 带颈型 | 嵌入连接型 |
| W | J | Q |
表5
| 配阀门 | 配螺塞 |
| V | P |
表6
| 单色显示 | 双色显示 |
| S |
