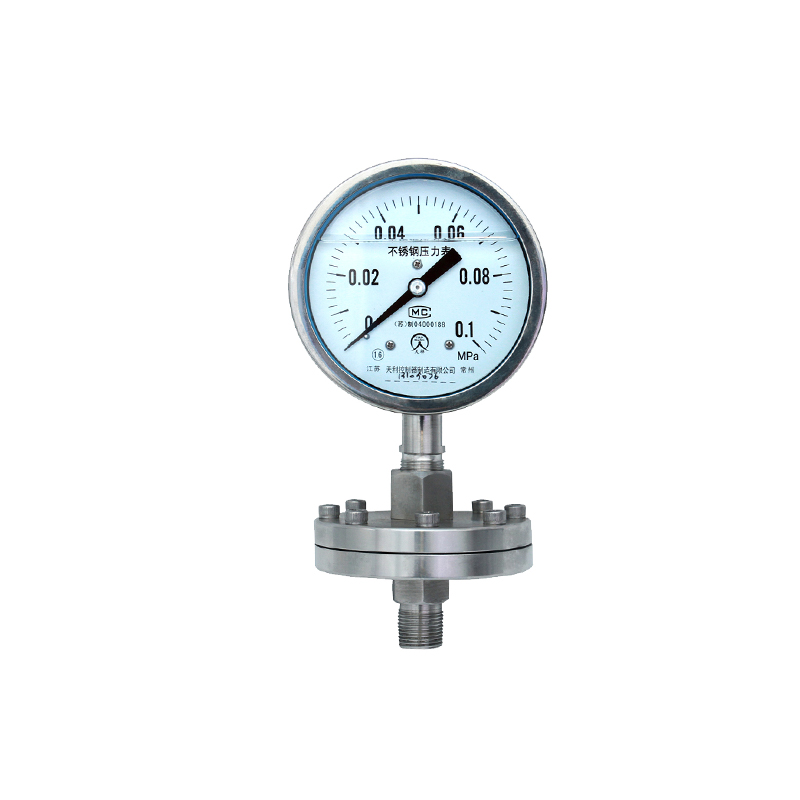

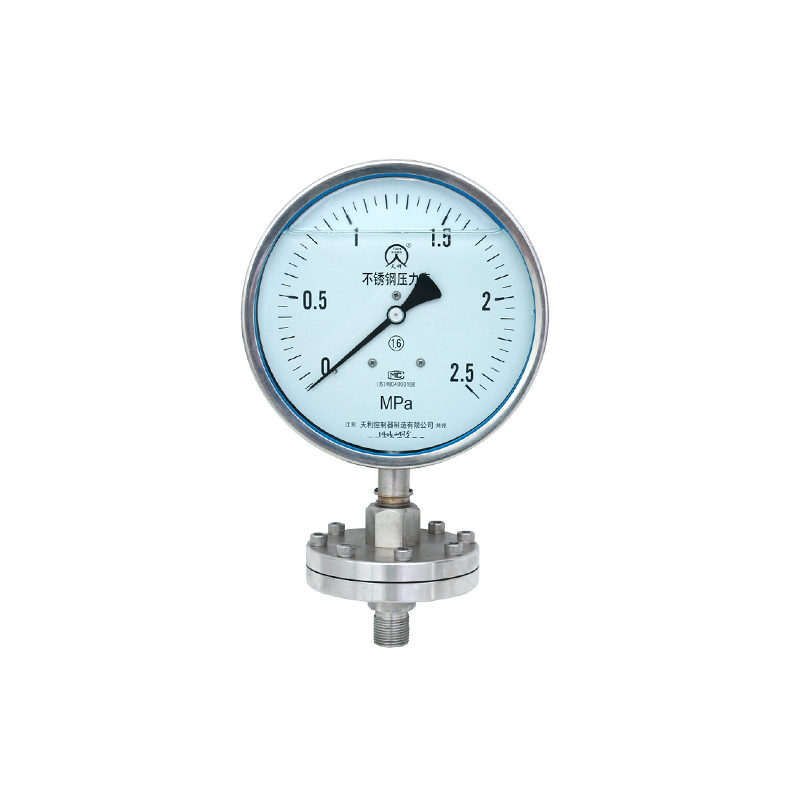

Y-M系列隔膜压力表

型号标示例
标记：PM10/SR/MF/(A)316/4MPa/50-4.HGJ46
通用仪表为PM10压力变送器，连接形式为SR散热式。采用敞开式突面法兰MF，隔离器(法兰)材料为碳钢，膜片材料为316不锈钢，测量范围0-4MPa，法兰标准50-4.0HGJ46
标记：Y-100B-F/ZMG(B)/哈/1MPa/20-4.0HGJ
通用仪表Y-100B-F不锈钢压力表，连接形式为直接，采用工字型法兰MG，隔离器（法兰）材料为1Gr1Ni，膜片材料为哈氏合金，测量范围0-1MPa，法兰标准为20-4.0HGJ47

结构原理
当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表，测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表系统形成的压力就近于测量介质的压力。

主要技术指标
隔膜表的温度特性
由于隔膜表系统由填充了密封液作为传递压力的介质，则由于密封液的温度体膨胀系数，使压力表随受压部温度部温度升高而示值也升高，其温度影响量与密封液体膨胀系数，隔膜刚度以及受压部温度有关，尤其对于低量程的压力仪表，则影响更明显，一般受压部温度误差规定不大0.1%/0C。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响两者之和。

隔膜表液位差
尤其对带软连接管的隔膜压力表，由于受压部与通用型压力表安装位置不同，会产生如同所示的液位差影响量△P。

隔膜表的耐腐蚀性
隔膜表的耐腐蚀性可通过合适的选择与测量介质接触部分的隔膜，法兰及密封垫圈的材料来保证。
隔膜材料：0Cr17Ni12Mo2(316)；蒙乃尔合金（Cu30Ni70）；哈氏合金（H276C）钽（Ta）及氟塑料（F4）。
法兰材料：不锈钢0Cr17Ni12Mo2(316)；不锈钢内衬氟塑料（316+F4）。
密封垫圈材料：丁腈橡胶；氟塑胶；硅橡胶及氟塑料。

法兰的选择
选根据GB(中国)、HGJ(化工部)、DIN(德国)、JIS(日本)、ANSI(美国)等法兰标准及国内实际使用情况编制成常用法兰系列标准。供用户选用。可以接受用户其他规格的特殊订货。

密封液的选择
为保证隔膜表使用可靠性和安全性，应根据不太用途选择合适的密封液。

密封液	受压部温度范围	比重g/cm3	体膨系数1/℃	用途
高粘度硅油	-10-200℃	1.07	0.95×10-3	高温用
低粘度硅油	-30-100℃	0.94	1.08×10-3	一般用
甘油水溶液	-5-100℃	1.27	0.61×10-3	食品用
植物油	-5-100℃	0.93	1.03×10-3	食品用
氟油	-30-150℃	1.93	0.75×10-3	氢、氧


隔膜装置法兰尺寸
1、敞开式突面法兰

代号	量程上限值P（MPa）	推荐法兰标准代号	突面法兰尺寸（mm）							尺寸图
			D	K	d	f	L	C	B
MF1	4	JIS-10/20K  50A	155	120	100	3	19	18	50	图一
	4	50-1.0/1.0  HGJ46	160	125	100	3	19	18	50
	4	ANSI-2B 150 1b	152	121	92.1	3	19	18	2＂
	4	ANSI-2B 300/100/ 1b	165	127	92.1	3	19	18	2＂
	6-10	25-10.0HGJ47	125	89	50.8	7	20	20	25	图二
	6-10	50-10.0HGJ47	165	127	92.1	3.5	20	26	50
	16-25	20-10.0HGJ53	130	89	43	7	22	20	25
MF	4	25-4.0DIN	115	85	65	3	M12	26	25	图三
