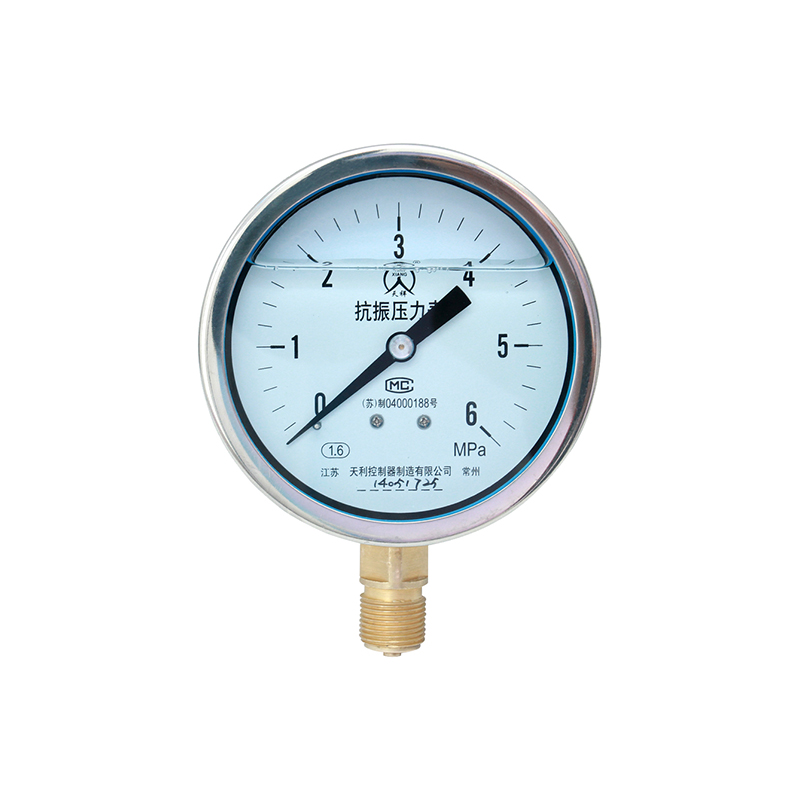

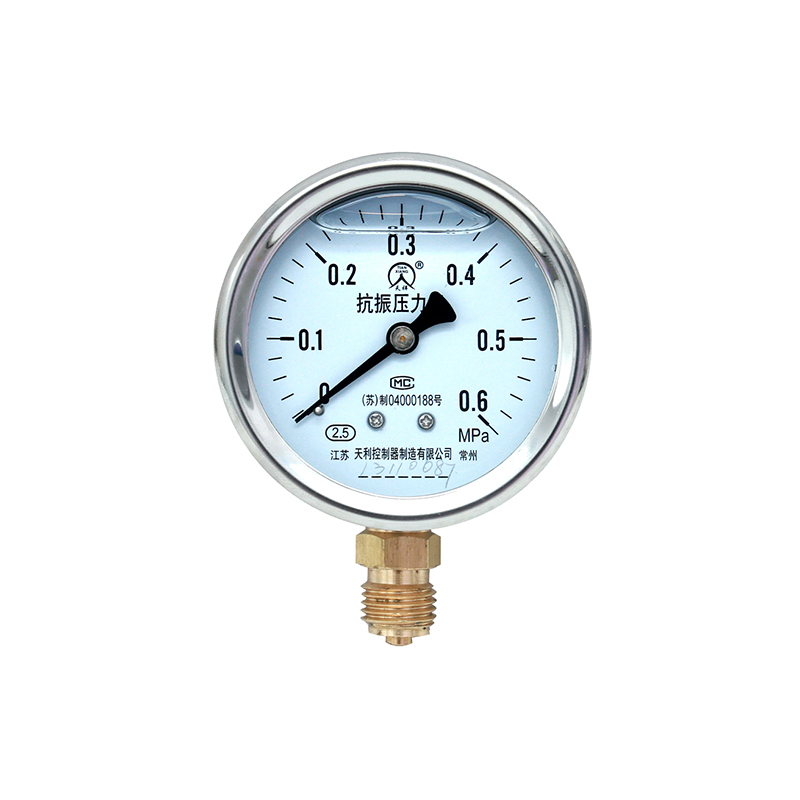

Y-A-Z系列抗振压力表(半钢)

产品介绍

Y-60A(含Y-21/2”A)、Y-100A(含Y-4”A)系列压力表及Y-60A-Z(含Y-21/2” A-Z)、Y-100A-Z(含Y-4” A-Z)系列抗振压力表广泛适用于石油、冶金、电力、轻工、医疗、食品及通讯等领域中（技术装备）的测压系统测量无腐蚀的液体介质的压力。

本仪表可供的品种和压力规格较齐全（参见技术参数栏）；压力计量单位出了以“MPa”为主外，也可以制成“psi、kgf/cm2”或“bar”等其他单位或主、付两种单位（一般以外销为主）；接头螺纹尺寸有公、英、美制等若干种，任由用户抉择。

Y-	□	A-	□/	□/	□/	□/	□/

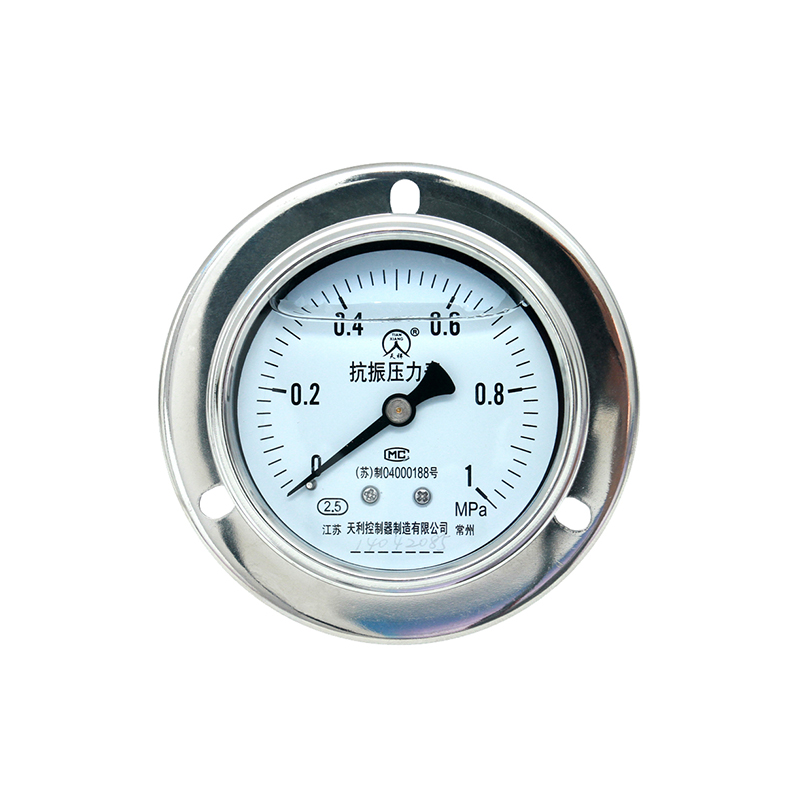

	仪表公称直径及型式		功能（抗振：Z）	连接螺纹	灌充液（1.甘油：省略 2.硅油：G）	固定型式（1.直接或凸装式：省略 2.表环式：H 3.固定架式：J）	标尺范围

1、仪表标度范围、精度及接头螺纹尺寸

型号	标度范围Mpa（Hg-PSI）	精度±%F.S	接头螺纹尺寸
*Y-60A Y-61A Y-63A	0～0.1至40系列 -0.1～0至2.4系列	2.5	M14×1.5 G1/4” ZG1/4”(PT) Z1/4”(NPT)
*Y-60A-Z Y-61A-Z Y-63A-Z	0～0.4至40系列 -0.1～0.3至2.4系列	2.5	M14×1.5 G1/4” ZG1/4”(PT) Z1/4”(NPT)
*Y-21/2”A1 Y-21/2”A2-Z	0～15至6000系列 -30”～0至300系列	2.5(3.5)	G1/4” ZG1/4”(PT) Z1/4”(NPT)
*Y-21/2”A1-Z Y-21/2”A2-Z	0～60至6000系列 -30”～60至300系列	2.5(3.5)	G1/4” ZG1/4”(PT) Z1/4”(NPT)
Y-100A Y-101A Y-102A Y-103A	0～0.1至60系列 -0.1～0至2.4系列	1.6	M20×1.5 G3/8”、1/2” ZG3/8”、 1/2”（PT） Z3/8”、 1/2”（NPT）
Y-100A-Z Y-101A-Z Y-102A-Z Y-103A-Z	0～0.4至60系列 -0.1～0.3至2.4系列	1.6(2.5)	M20×1.5 G3/8”、1/2” ZG3/8”、 1/2”（PT） Z3/8”、 1/2”（NPT）
Y-4” A1 (A2)	0～15至6000系列 -30”～0至300系列	1(2)	G3/8”、 1/2” ZG3/8”、 1/2”（PT） Z3/8”、 1/2”（NPT）
Y-4” A1 (A2)-Z	0～60至6000系列 -30”～60至300系列	1(2)	G3/8”、 1/2” ZG3/8”、 1/2”（PT） Z3/8”、 1/2”（NPT）
注：未带“*”号的型号均已获得实用新型专利。

Y-A系列压力表Y-A-Z系列抗振压力表-零件

零件名称	材料牌号
接头	铜合金HPb59-1
弹簧管	磷铜QSn40.3
外壳	0Cr18Ni9(304)
