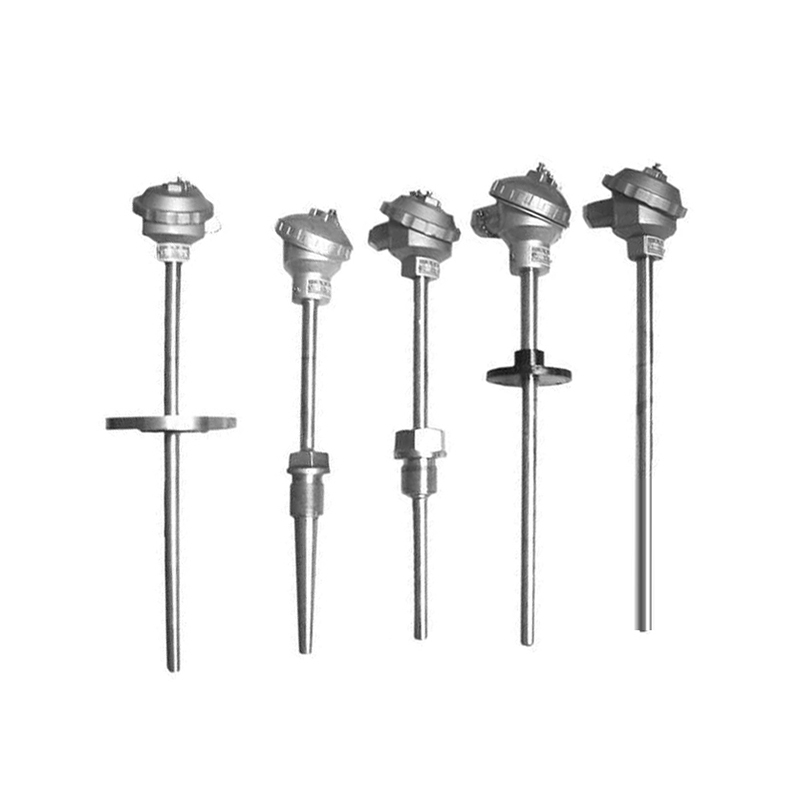

装配热电阻

☆  品牌:天祥
☆  概述:应用 通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中-200C~500C范围内液体、蒸汽和气体介质以及固体表面温度。公司还可按样品或图纸定做各种特殊型号热...
☆  热线电话:4001190288

立即咨询
应用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中-200°C~500°C范围内液体、蒸汽和气体介质以及固体表面温度。公司还可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计及法兰套管。

特点
·压簧式感温元件,抗振性能好;
·毋须补偿导线,节省费用;
·测温精度高;
·机械强度高,耐压性能好;
·进口薄膜电阻元件,性能可靠稳定。

工作原理
热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出阻值所对应的温度值。

主要技术参数
产品执行标准
IEC751
JB/T18622-1997
JB/T8623-1997

常温绝缘电阻
热电阻在环境温度为15—35°C,相对湿度不大于80%,试验电压为10—100V(直流)电极与外套管之间的绝缘电阻>100MΩ。

测量范围及允差

型  号 分度号 测温范围 精度等级 允许误差
WZP Pt100 -200-+500 A级 ±(0.15+0.002)ltl
B级 ±(0.30+0.005)ltl
WZC Cu50 Cu100 -50-+100 --- ±(0.30+0.005)ltl

型号命名方法

W 温度仪表
  Z 热电阻
  感温元件材料
P
C
  偶丝对数
单支
2 双支
  安装固定形式
1 无固定装置
2 固定螺纹
3 活动法兰
4 固定法兰
5 活络管接头式
6 固定螺纹锥形式
7 直形管接头式
8 固定螺纹管接头式
9 活动螺纹管接头式
  接线盒形式
2 防喷式
3 防水式
  保护管直径
0 φ16
1 φ12
  工作端形式
G 变截面

W Z P 2- 2 3 1 G 典型型号示例


名称 型号 分度号 测量范围 规格
d L
单支铂热电阻 WZP-101 Pt100 -200-500°C ?3
?4
?5
?6
310
360
410
460
510
560
双支铂热电阻 WZP2-101
