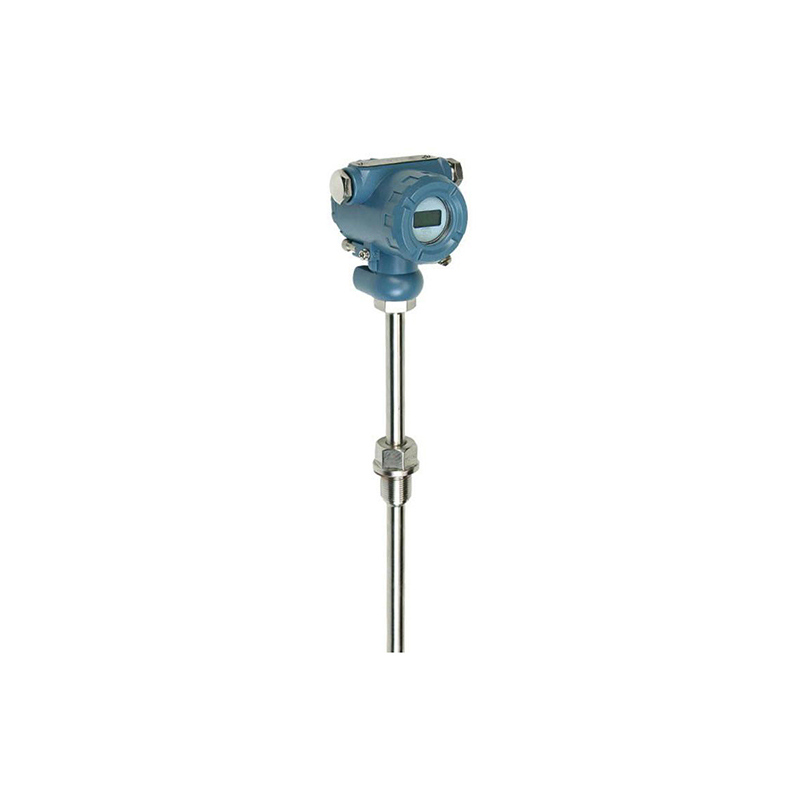

2088型温度变送器

☆  测量范围:-55~500℃
☆  螺纹接口:M20×1.5外或其他
☆  工作温度:-20℃~70℃
☆  防护等级:IP65
☆  防爆等级:Exia II CT6或Exd II CT6
☆  传感器类型:热电阻或热电偶
☆  常用介质:
☆  热线电话:4001190288
立即咨询

一、 概述

    2088型温度变送器采用PT100温度传感器为敏感元件,用计算机激光调阻进行温度补偿,采用一体化接线盒设计。具有专用接线端子以及数字显示,安装、校验、维修方便。本系列产品适应于石油、水利、化工、冶金、电力、科研、环保等各种企事业单位,实现对流体温度的测量并适用于各种场合环境及各种腐蚀性流体。

二、 主要特点

    多种量程选择;数字温度显示;零点、量程调试方便;反向极性保护及限流保护;抗雷击、抗冲击;隔爆/本安防爆;体积小、外形美观、性价比高;高精度、高稳定性、高可靠性。

三 、技术性能

量程范围

-55~500

精度等级

0.5%

过载能力

200%

输出信号

4~20mA/RS485

稳定性

0.1%  /

电源电压

18~36VDC

显示方式

4LED

显示范围

-1999~9999

环境温度

-20~70

相对湿度

80%

安装螺纹

M20*1.5(可定制)

接口材质

不锈钢

四、选型表

2088型温度变送器

TXT a b c / d e

a、传感器类型

P-T

热电阻(500℃以内)

P-2

双只热电组/热电偶传感器

b、过程连接形式

98

M20*1.5 ,插深45mm(含螺纹),直径φ8mm

A1

M16*1.5,插深50mm(含螺纹),直径φ10mm

A4

M20*1.5,插深30mm(不含螺纹),直径φ8mm

按客户要求选型

c、输出信号

2

模拟量4-20mA(两线制)

6

485通讯

8

0-10V

9

模拟量4-20mA(两线制)+Hart通讯

d、附加选项

外壳类型

X

2088型外壳温度变送器

C

温度变送器接线盒式

J

不锈钢外壳温度变送器(带散热片)

现场显示

N

无显示表头

A

带数码管(LED)显示表头

Y

带液晶屏(LCD)显示表头

精度等级

3

0.5级

特殊要求(多选项)

无特殊要求

i

本安防爆ExiaIICT6

d

隔爆防爆ExdIICT6

Y

全英文铭牌

Z

中性铭牌

e、量程

参见量程选型详表

选型举例:TXTP-TA42/XA3iA1
2088型温度变送器热电阻M20*1.5,插深30mm(不含螺纹),直径φ8mm,输出信号模拟量4-20mA2088型外壳温度变送器带数码管(LED)显示表头,精度等级0.5级,本安防爆型,量程为0-100℃

量程选型详表

编码

量程

编码

量程

编码

量程

编码

量程

编码

量程

A1

0-100℃

A2

0-150℃

A3

0-200℃

A4

0-250℃

A5

0-300℃

A6

0-160℃

A7

-10-100℃

A8

-50-100℃

A9

-50-250℃

B1

-40-80℃

B2

-40-200℃

B3

0-50℃

B4

-10-200℃

B5

-20-200℃

B6

-40-120℃

B7

-5-100℃

B8

-20-200℃

B9

-50-200℃

特殊量程可定制

五、电气接线

    信号端子设置在电气盒的独立舱内。在接线时,可拧下接线侧的表盖。电源是通过信号线接到变送器的,不需要另外的接线。
