通用压力开关

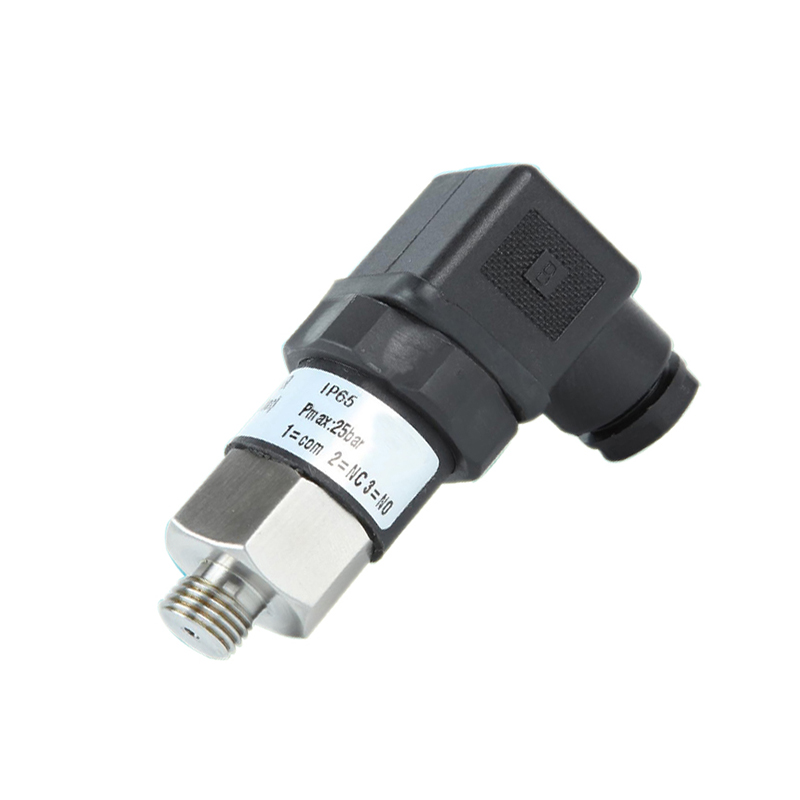

MS-T50型（精巧）压力开关/压力控制器

☆  测量范围：0-300bar
☆  螺纹接口：G1/4外或其他螺纹
☆  工作温度：-20-85℃
☆  防护等级：IP65
☆  防爆等级：无
☆  传感器类型：膜片式或活塞式
☆  常用介质：水、油
☆  热线电话：4001190288

产品资料下载

立即咨询

产品介绍

一、原理、结构
MS-T50型（精巧）压力开关/压力控制器内置活塞与弹簧相连当压力变化时，弹簧伸缩量发生相应变化，当压力达到设定值时，会触发预设的机械结构并发出开关信号。

二、特点

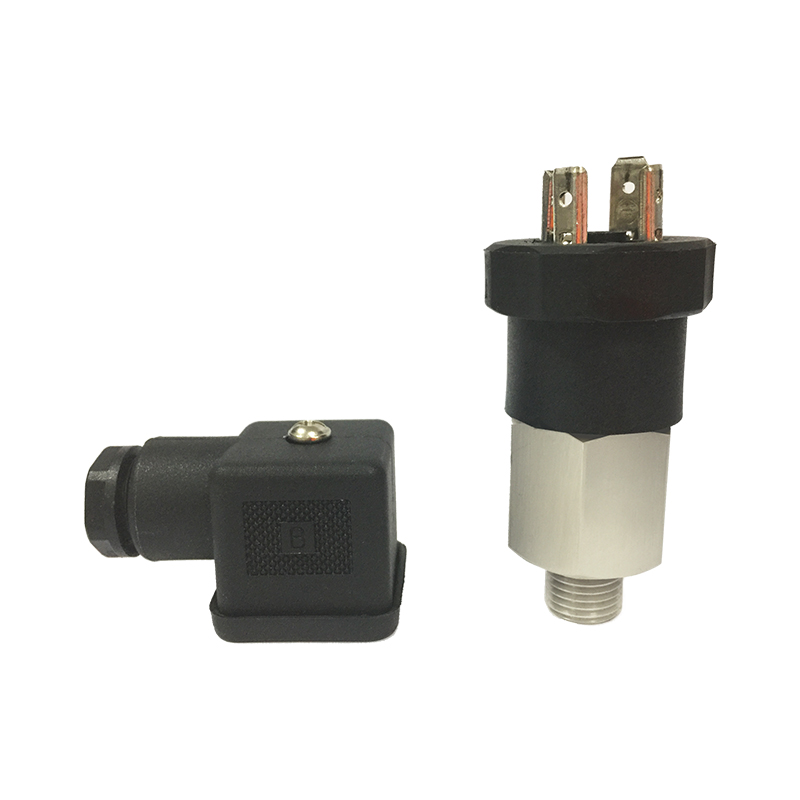

MS-T50型（精巧）压力开关/压力控制器结构紧凑，采用DN标准插头，接线方便，测量范围广。过载能力高，高重复性，具体常开或常闭触点，接点镀金，触点容量大。可用于：水、油压力的测量。

三、技术参数

测量范围	详见下表
迟滞	10-20%设定值（25%-35%，1%-5%可选）
误差	3%设定值
输出	常开+常闭接点镀金 ≤DC 42V,1A ≤DC 115V,0.15A ≤AC 42V,3A ≤AC 125V,3A ≤AC 250V,0.5A
介质温度	-20-85℃
防护保护	IP65
接线方式	端子接线
材料	膜片：NBR 活塞：钢制活塞带NBR密封过程连接：镀锌钢/不锈钢外壳：工程塑料

四、选型表

接口材质	型号	**允许压力（bar）	设定范围（bar）	误差	固定迟滞	重量（kg）
薄膜式	MS-T50-02.5	25	0.2...2.5	3%	10%...20%设定值 25%...35%设定值（可选） 1%...5%设定值（可选）	0.1
	MS-T50-005	25	0.8...5
	MS-T50-012	25	1...12
	MS-T50-050	200	5...50
活塞式	MS-T50-100	200	10...100
活塞式	MS-T50-200	300	20...200

MS-T50-	012	M	M12	H	C	详述
MS-T50-
	02.5
	005
	012
	050
	100
	200
		T				铜
		L				钢
		X				不锈钢304L
			G12			接口螺纹 G1/2
			G14			接口螺纹 G1/4
			N14			接口螺纹 NPT1/4
			M14			接口螺纹 M14*1.5
			M20			接口螺纹 M20*1.5
				H		接口螺纹外螺纹
					R	常开+常闭输出
