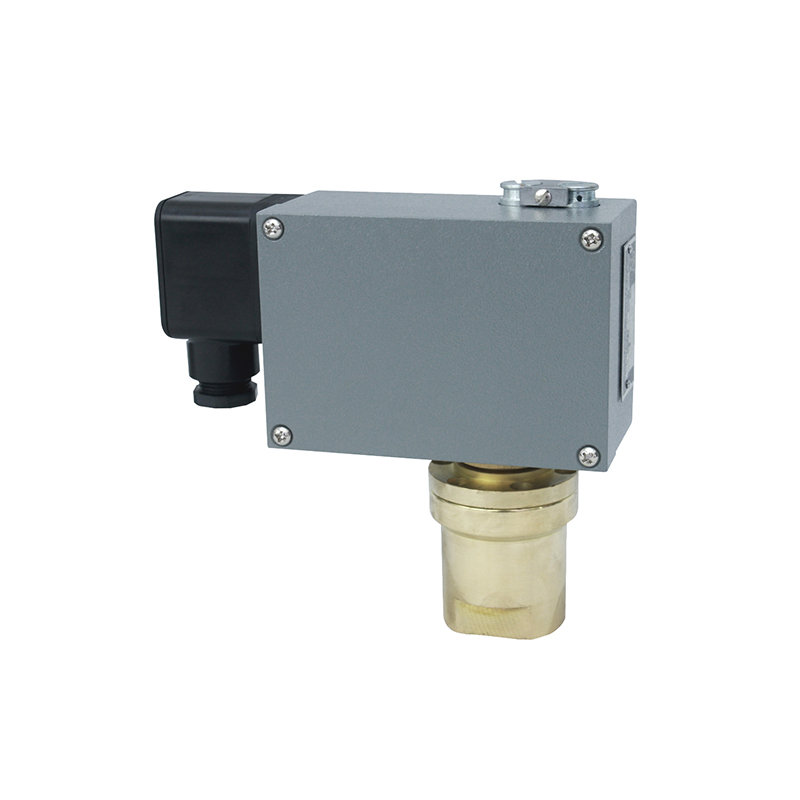

TL2009双触点差压开关/差压控制器

概述
TL2009双触点差压开关/差压控制器采用波纹管式的传感器，可用于中性气体、液体介质,如空气、气体、水、水蒸汽、制冷剂、油等介质。
TL2009双触点差压开关/差压控制器的设定值可调，调节范围0.02～1.6MPa，工作压力范围0.05～2.5MPa。

主要技术性能

工作粘度	<1×10－3m2/s
开关元件	微动开关
外壳防护等级	IP54（符合DIN40050，与GB4208中IP54相当）
环境温度	－30℃～50℃
介质温度	0～120℃
安装位置	压力接口垂直向下（允许倾斜15°）
抗振性能	Max 20m/s2
重复性误差	≤1%
同步性误差	≤0.5%(指下切换值的同步误差①)
触点容量	AC 220V 6A（阻性）600VA

规格
切换差不可调

差压设定值调节范围 MPa	切换差不大于 MPa	工作压力范围② MPa	**允许压力③ MPa	开关切换次数 次/分	压力传感器材料		接  口 内螺纹	重量 kg	外形尺寸图号	订货目录编号
					外壳	波纹管
0.02～0.1	0.0024	0.05～1.6	2	10	黄铜	不锈钢 (316L)	G1/4″	1.6	01	TL2009.80-147066
0.02～0.16	0.026	0.05～1.6	2	10	黄铜	不锈钢 (316L)	G1/4″	1.6	01	TL2009.80-148066
0.025～0.25	0.03	0.05～1.6	2	10	黄铜	不锈钢 (316L)	G1/4″	1.6	01	TL2009.80-154066
0.03～0.4	0.04	0.05～1.6	2	10	黄铜	不锈钢 (316L)	G1/4″	1.6	01	TL2009.80-155066
0.05～0.6	0.11	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/4″	1.6	01	TL2009.80-164066
0.05～1	0.12	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/4″	1.6	01	TL2009.80-166066
0.05～1.6	0.15	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/4″	1.6	01	TL2009.80-167066

注：①要求上切换值同步，应在订货中注明。
       ②为高压口的介质压力范围。
       ③在实际工作中，两个压力口介质短暂的压力峰值也不能超过此值。
