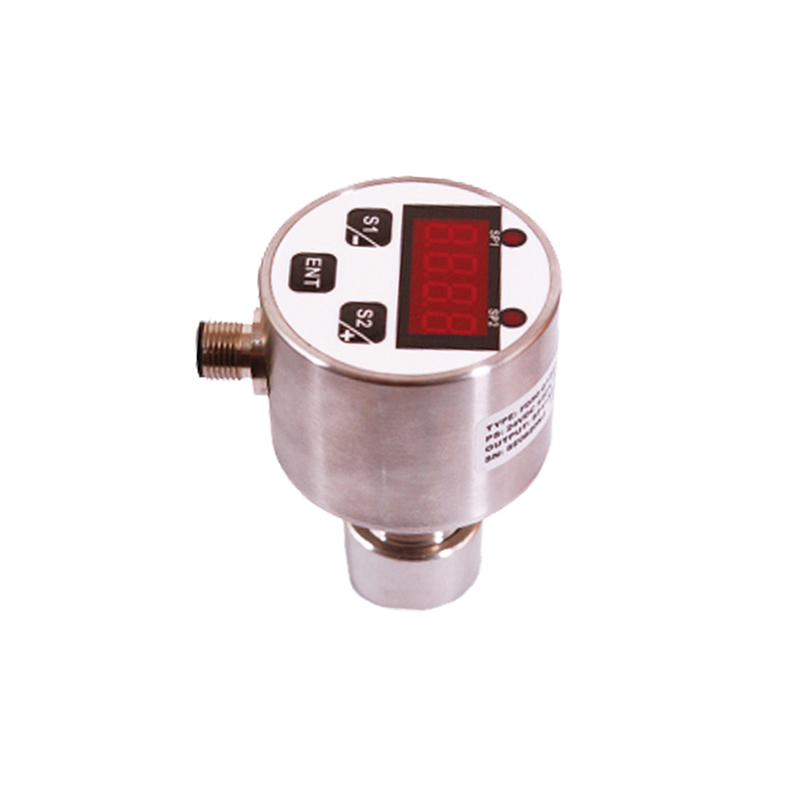

TXZL100数显式流量开关

☆  测量范围:1~150cm/s(水)
☆  螺纹接口:G1/4内或其他
☆  工作温度:-25~80℃
☆  防护等级:IP67
☆  防爆等级:
☆  传感器类型:热导式
☆  常用介质:气液两用
☆  热线电话:4001190288
立即咨询

概述
热传温差的原理并不复杂,它是利用热的传播扩散特性,将高温区域向低温区域传递热量,应用在流量检测方面,表现区域温差的值对应流量的大小。
热传温差的工作原理,在封闭的探头内放置发热模块及感温模块,探头的热传温差值与被测量介质流速密切相关,当管道内介质以稳定的流速流动时,感应模块接收到发热模块感测的是一个固定值。当流过探头的流速发生变化时,感热模块会传出随之变化的温差信号,经过处理器将对应流速的结果输出。

特点
1、同时检测流量和温度的变化,并能信号输出;
2、没有任何活动部件,因此与机械式流量开关相比它不会因为腐蚀、断裂、挡板变形等原因而造成失灵;
3、适用于不同介质的流量监控,包括一些不纯净的液体和气体介质;
4、插入式安装方式,满足多种管径安装要求;
5、流量监测范围宽,精度高,可满足客户对流体不同流速的控制要求;
6、数字显示介质流动的状态;
7、按键设置参数,操作简便;
8、使用寿命与免维护设计相结合,让您的设备彰显巨大的竞争优势。

适用场合
工业电炉、焊接设备、激光设备、微波设备、玻璃机械、润滑机械、印刷机械、机床,大型变压器等领域。

基本参数

基本参数
介质 液体,气体
监控功能 报警指示 LED(red)
信号输出 继电器,PNP,模拟4…20mA
**负载 继电器<1A;PNP<150mA;模拟<500Ω
温度范围 介质 -20℃~80℃
环境 -20℃~80℃
电气参数
工作电压 DC24V (18~32V)
空载电流<80 mA
状态指示 4位7段LED指示灯
防护等级 IP67
接插件 M12接插件,五芯
流量监控
调整范围 1~150 cm/s
3~300 cm/s
200~2000 cm/s
重复精度 &plusmn;2 %
初始化时间 大约18s
机械参数
耐压 100 bar
材质 外壳 不锈钢
探头 不锈钢
重量 0.4kg


选型表

TXZL100- G12 E D P P N Q 详述
TXZL100-               流量一体监控器
  G12             接口螺纹 G1/2
  G14             接口螺纹 G1/4
    E           外螺纹
      D         直流24V&plusmn;20%供电
        N       无SP1输出
        P       SP1-PNP输出
        R       SP1-常开+常闭输出
          N     无SP2输出
          P     SP2-PNP输出
          R     SP2-常开+常闭输出
            A   标准4-20mA输出
              Q M12接插件式
              C 直接附线式



接插件

CE 05 - F I 02 详述
CS           自接线式
CE           附线式
  04-       4芯
  05-       5芯
      F     母插头
        I   直头
        L   弯头
          02 2米
          NA 需要长度



基本参数
介质 液体,气体
监控功能 报警指示 LED(red)
信号输出 继电器,PNP,模拟4&hellip;20mA
**负载 继电器<1A;PNP<150mA;模拟<500&Omega;
温度范围 介质 -20℃~80℃
环境 -20℃~80℃
电气参数
工作电压 DC24V (18~32V)
空载电流<80 mA
状态指示 4位7段LED指示灯
防护等级 IP67
接插件 M12接插件,五芯
流量监控
调整范围 1~150 cm/s
3~300 cm/s
200~2000 cm/s
重复精度 &plusmn;2 %
初始化时间 大约18s
机械参数
耐压 100 bar
材质 外壳 不锈钢
探头 不锈钢
重量 0.4kg
