7D系列差压开关

  • [field:text/]

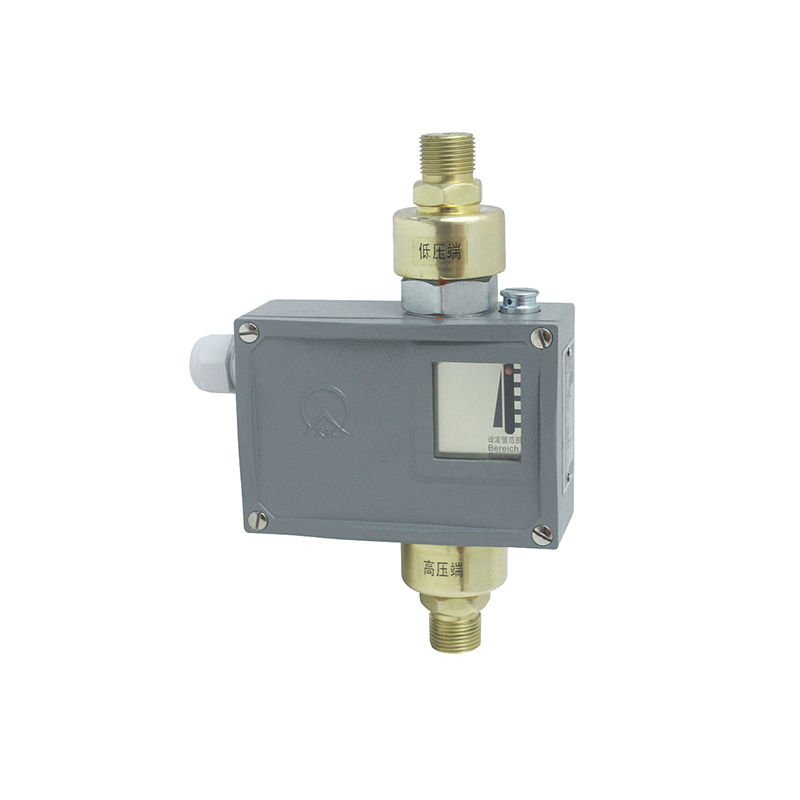

540/7DDK差压开关/差压控制器

☆  测量范围:0.02~3MPa
☆  螺纹接口:G1/2外或M14*1.5外
☆  工作温度:-25℃~40℃
☆  防护等级:IP65
☆  防爆等级:
☆  传感器类型:波纹管式
☆  常用介质:无腐蚀性的气体和液体
☆  热线电话:4001190288
立即咨询

540/7DDK差压开关/差压控制器采用波纹管式的传感器,可用于无腐蚀性的气体和液体介质。
540/7DDK差压开关/差压控制器的设定值可调,调节范围0.02~3MPa,其工作压力范围0.05~6.3MPa。

主要技术性能

  普通型 防爆型
工作粘度<1&times;10-3m2/s<1&times;10-3m2/s
开关元件 微动开关 密封开关
防爆等级 &mdash; Exed Ⅱ CT4~T6 合格证编号GYB14.1128X
外壳防护等级 IP65(符合DIN40050,与GB4208中IP65相当) IP65(符合DIN40050,与GB4208中IP65相当)
环境温度 -25℃~40℃ -25℃~50℃
介质温度 0~120℃ 0~95℃
安装位置 &mdash; 压力接口垂直向下
抗振性能 540/7DD:40m/s2   540/7DDK:20m/s2 Max:20m/s2
重复性误差 &le;1% &le;1%
触点容量 AC  220V  6A(阻性) DC  250V  0.25A(阻性)  60Wmax
AC  250V  5A(阻性)  1250VAmax




规格
540/7DDK切换差不可调(小切换差,无防爆型)

差压设
定值调
节范围
MPa
切换差不大于
MPa
工作压
力范围

MPa
**允
许压力

MPa
开关切换次数
次/分
压力传感器材料 接口
外螺纹
重量
kg
外形尺寸图号 订货目录编号
外壳 波纹管
0.02~0.1 0.02 0.05~0.6 2 10 黄铜 不锈钢
00Cr17Ni
14Mo2
(316L)
G1/2&Prime; 1.10 01 0919113
0.02~0.16 0.02 0919213
0.025~0.25 0.025 0919313
0.03~0.4 0.03 0919413
0.05~0.6 0.05 0.1~2.5 3 1.05 02 0919513
0.05~1 0.06 0919613
0.05~1.6 0.06 0919713
0.1~3 0.15 0.4~6.3 7 0919813



注:①为高压口的介质压力范围。
    ②在实际工作中,两个压力口介质短暂的压力峰值也不能超过此值。
备注:接口有外螺纹M20&times;1.5、M14&times;1.5,内螺纹G1/4&Prime;,接口如有特殊要求可另行设计。
