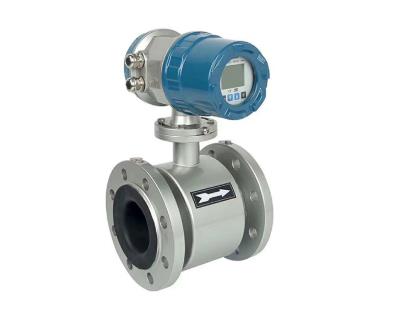

为了使电磁流量计不受外界寄生电势的干扰,传感器应有良好的单独接地线,接地电阻< 10 Ω[4]。接地方法要根据厂家的资料或技术人员指导认真执行,常规的接法是:
( 1) 当电磁流量计安装在已接地的金属管道上,通过电磁流量计变送器上的接地端子实现系统电势平衡,即通过截面积不小于6 mm2 的铜芯电线连接至接地端子上。
( 2) 当电磁流量计安装在未接地的金属管道上,2 个法兰均通过截面积不小于6 mm2 的铜芯电线与管道法兰相连接,并接地; 将变送器或传感器接线盒连接至接地端子上,实现系统电势平衡。
( 3) 当电磁流量计安装在塑料管道或带绝缘内衬的管道上,通过附加接地环实现系统电势平衡,接地环通过截面积不小于6 mm2 的铜芯电线连接至接地端子上。
电磁流量计接地环的作用,是否必须要有接地环?如果没有接地环的话会出现什么问题?
接地环通过接地电极直接与介质接触,再通过接地环与仪表法兰接地,以达到与地等电位,以消除干扰。
接地环使用
往往在某些场合便不适合加接地环,比如在测强腐蚀介质的时候,往往管道会用PVC或者衬四氟的电极选择的是贵重金属,尤其对大口径来说,那就不可能配接地环了,成本太高了。这种情况下一般选择三电极,其中两个电极是测量用的另外一个是接地用的。
一般如果管道是金属材质的也可以不配接地环,将流量计的法兰和管道连起来然后再接地,也可以很好的使用,尤其在大口径的情况下。如果小口径,带接地环也无所谓,成本上不会差太多。另外有些用户测的不是强腐蚀介质,但其管道是非金属的,这时候就必须要配接地环了,接地对电磁来说是非常重要的。现场磁场的干扰对电磁来说是致命的,因为电场我们可以采取某些手段进行屏蔽屏蔽,但是磁场我们没办法屏蔽,所以三畅电磁流量计安装一定要避开强磁场。
电磁流量计都有衬里的,接地环大多数都是在使用,塑料管道的时候,厂家才会配。
