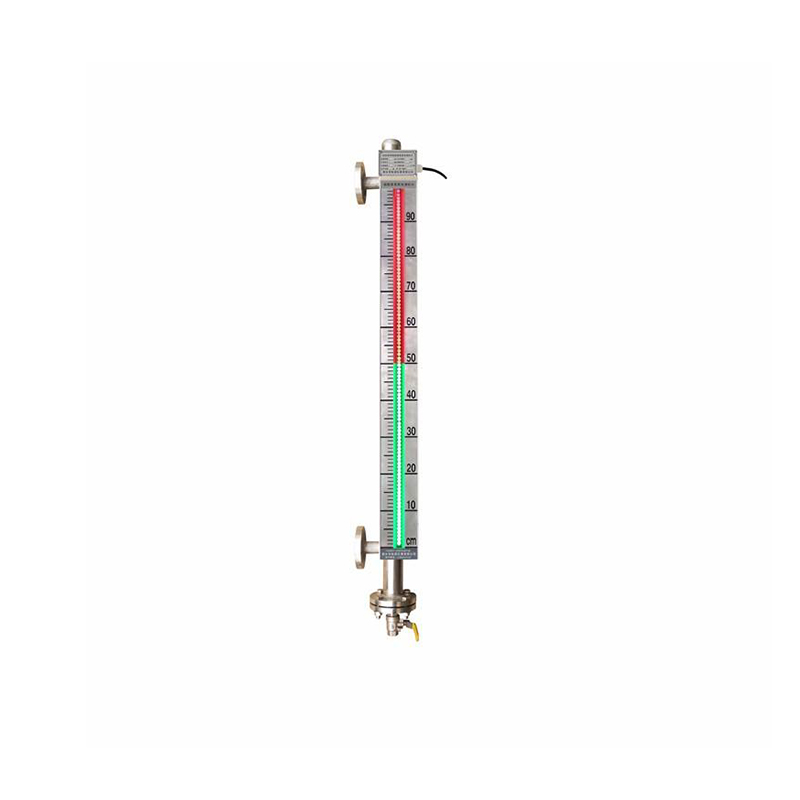

UHZ-2系列磁敏电子双色液位计

☆  品牌：天祥
☆  概述：一、概述 UHZ-2系列磁敏电子双色液位计是本公司研发的新产品，由于采用导体LED发光器件，具有亮度高、红绿双色显示、可视距离远、标尺刻度更清晰、显示范围大，产品更具系列化；...
☆  热线电话：4001190288

产品资料下载

立即咨询

产品介绍

一、概述
UHZ-2系列磁敏电子双色液位计是本公司研发的新产品，由于采用导体LED发光器件，具有亮度高、红绿双色显示、可视距离远、标尺刻度更清晰、显示范围大，产品更具系列化；尤其在环境烟尘大，含有微细铁屑的钢铁企业，如果采用磁翻板液位计，由于磁吸附作用，微细铁屑把磁翻板的红、绿颜色覆盖，无法观察液位，而电子双色液位计能有效的解决。

UHZ-2系列磁敏电子双色液位计,液位显示采用高亮度，LED双色发光电子模块，红、绿光柱显示液位，白天观察距离60m，夜间可达200m以上，可替代传统各种现场显示液位计，广泛应用于工业生产过程中的液位测量。

二、工作原理
在液位计主导管内有一个磁性浮子，浮子根据介质比重设计，浮子内磁钢与容器内液面同一高度，液位LED显示标尺内装有半导体磁敏传感器，并和LED发光模块上下有序排列，与磁场相对应的半导体磁敏传感器受磁，触发相应的数字电路，液位以上LED红色显示，液位以下LED绿色显示，红色显示汽相，绿色显示液相，红绿交界处就是容器内的实际液位，液绿汽红，一目了然。

三、产品特点
1.汽红液绿，发光显示清晰，观察角度大，可视距离远。可以红绿光柱清晰显示液位，适宜在光线暗的场所中应用，夜间观察更醒目。
2.本体选用不锈钢制造，液位计显示装置与容器内的介质不接触，无泄漏。适宜于一、二、三类容器使用，并对内装易燃、有毒和腐蚀性介质的容器可靠。
3.显示量程大，使用范围广，适用于低温、中温、高压场合。
4.可输出4～20mADC标准信号，实现液位的远传显示，容器群液位的集中监测控制，亦可配液位开关，实现连锁保护。

四、技术参数

公称压力	0.6～25.0MPa
介质温度	-140℃～450℃
介质密度	≥0.45
过程连接	按技术参数
材质	304、316、316L
测量范围L	200～15000mm
电源电压	AC24V或AC220V

五、选型表

UHZ-

□

防爆型（本安型）

订货长度L₀

介质比重

实际使用压力-表八

介质温度-表七

连接法兰-表六

主体材质-表五

浮子材质-表四

报警控制-表三

液位计型别-表二

液位计类别-表一

表一

类别	就地指示	磁敏	电远传		翻柱	翻板	其他
代号	1	2	3		A	B	C

表二

类别	基型	插入型	夹套型	耐腐蚀	内浮球侧装型	磁浮球型	磁浮球多点型
代号		D	W	J	E	UQK	UFK

表三

报警控制	带上限	带下限	带上下限	防爆型（本安型）
代号	a	b	c	/B

表四

材质	不锈钢	防锈铝	钛	PVC塑料	四氟乙烯	钢塑包裹	钢氟包裹
代号	P	L	Ti	S	F	S₁	F₁

表五

材质	不锈钢	防锈铝	钛	PVC塑料	氟塑管	内衬塑料	内衬四氟
代号	P	L	Ti	S	F	S₂	F₂

表六

材质代号

MPa

Kgf/cm³

0.6

1.0

1.6

2.5

4.0

6.3

10.0

220

320

代号

不锈钢

碳钢

法兰标准

HG20593-97

HG20595-97

H_12-0.2

H_12-0.3

表六附表：适用于插入型、内浮球侧装型、UQK型、UFK型

代号	A	B	C	D
DN	80	100	150	200
PN	比实际使用压力提高一个等级

表七

介质温度	-40-0℃	≤80℃	≤100℃	≤150℃	≤300℃	≤360℃	≤480℃
代号	A	B	C	D	E	F	G

表八

使用压力（实际）	MPa								Kgf/cm³
使用压力（实际）	0.6	1.0	1.6	2.5	4.0	6.3	10.0	16	220	320
代号	A	B	C	D	E	F	G	H	I	J
