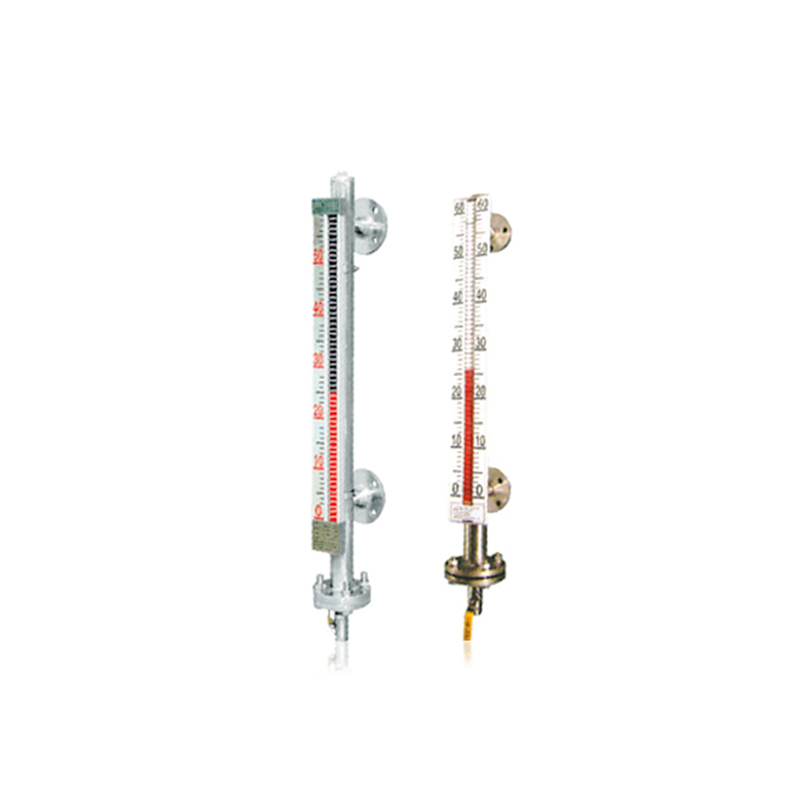

UHZ-1基型磁性浮子液位计

☆  品牌:天祥
☆  概述:一、概述 UHZ型系列磁性浮子式翻板(翻柱)液位计是一种拆装快捷方便安装方位中心距可任意选择观察方向可任意改动并且现场指示的可视度大并且有结构合理便于安装调试维护量小。...
☆  热线电话:4001190288

立即咨询

一、概述
UHZ型系列磁性浮子式翻板(翻柱)液位计是一种拆装快捷方便,安装方位,中心距可任意选择,观察方向可任意改动,并且现场指示的可视度大,并且有结构合理,便于安装调试,维护量小,价格低等优点.是当前石油、化工、冶金、电力、医药等行业中,对各种塔、罐、槽、箱、反应釜等容器中介质的液位进行检测和监控的测量仪表。
我单位根据各行业的具体情况,研制出各种性能的UHC型系列磁性浮子式翻板(翻柱)液位计,按装方式有侧装型、内浮球侧装型、插入型等方式。其中有就地显示,就地显示兼电远传,上下限报警,夹套型、耐高温、耐高压、耐腐蚀等各种规格,以满足广大用户的需要。

二、UHZ-1基型系列磁性浮子液位计的结构与工作原理图
如图1所示UHZ-1型磁浮子液位计,结构组成有主体管、磁浮子、连接法兰、指示器、排污法兰、排污阀。是以磁浮子内磁钢为感测部位,并通过磁浮子的耦合作用来反映液面或界面的测量仪表。工作原理以主体内磁浮子随液位的升降而上下运动,同时驱使主体管外指示器内的双色翻板或翻柱翻转,有液位时转示红色、无液位时转示黑色(白色)。红色和黑色(白色)色带间的界线即代表液位高度。在指示器左侧或两侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。




三、基本参数


测量范围L 200~12000mm
测量精度 ±10mm
介质温度 0~480℃
介质比重 ≥0.4
使用压力 0~32Mpa
介质粘度 ≤0.02Pa.S
连接法兰 按技术参数
技术参数 按设计或用户要求

  注:Dφ48~89
  D1φ115~φ200(根据压力而定)
  L1<300时,液位计受安装环境影响,
  订货时应明显提出.

四、安装
  首先查看液位计标牌数据与订货要求是否相符,距离液位计周围500mm内不能有磁性,否则会影响液位计正常工作。
  液位计与容器之间应装有截止阀,以便检修及清洗时切断物料,测量范围>4m时应在容器上加支撑点和液位计上的支撑点连接加固,连接方式有法兰或连接件。主体安装必须垂直,误差<3度。
  打开排污法兰盖,轻轻放入磁浮子,注意箭头向上(重端向上),切莫装反。装上密封垫及法兰盖,螺丝均匀拧紧。将液位计与容器接口法兰之间加装截止阀、密封垫将对接螺丝均匀拧紧。

五、选型表

UHZ- /B
                        防爆型(本安型)
  订货长度L0
  介质比重
  实际使用压力-表八
  介质温度-表七
  连接法兰-表六
  主体材质-表五
  浮子材质-表四
  报警控制-表三
  液位计型别-表二
  液位计类别-表一


表一


类别就地指示磁敏电远传  翻柱翻板其他
代号 1 2 3   A B C


表二


类别基型插入型夹套型耐腐蚀内浮球侧装型磁浮球型磁浮球多点型
代号   D W J E UQK UFK


表三


报警控制带上限带下限带上下限防爆型(本安型)
代号 a b c /B


表四


材质不锈钢防锈铝PVC塑料四氟乙烯钢塑包裹钢氟包裹
代号 P L Ti S F S1 F1


表五


材质不锈钢防锈铝PVC塑料氟塑管内衬塑料内衬四氟
代号 P L Ti S F S2 F2


表六


材质代号MPaKgf/cm3
0.6 1.0 1.6 2.5 4.0 6.3 10.0 16 220 320
代号 不锈钢 A B C D E F G H I J
碳钢 a b c d e f g h i j
法兰标准 HG20593-97 HG20595-97 H12-0.2 H12-0.3


表六附表:适用于插入型、内浮球侧装型、UQK型、UFK


代号ABCD
DN 80 100 150 200
PN 比实际使用压力提高一个等级


表七


介质温度-40-0&le;80&le;100&le;150&le;300&le;360&le;480
代号 A B C D E F G


表八


使用压力(实际)MPaKgf/cm3
0.6 1.0 1.6 2.5 4.0 6.3 10.0 16 220 320
代号 A B C D E F G H I J
