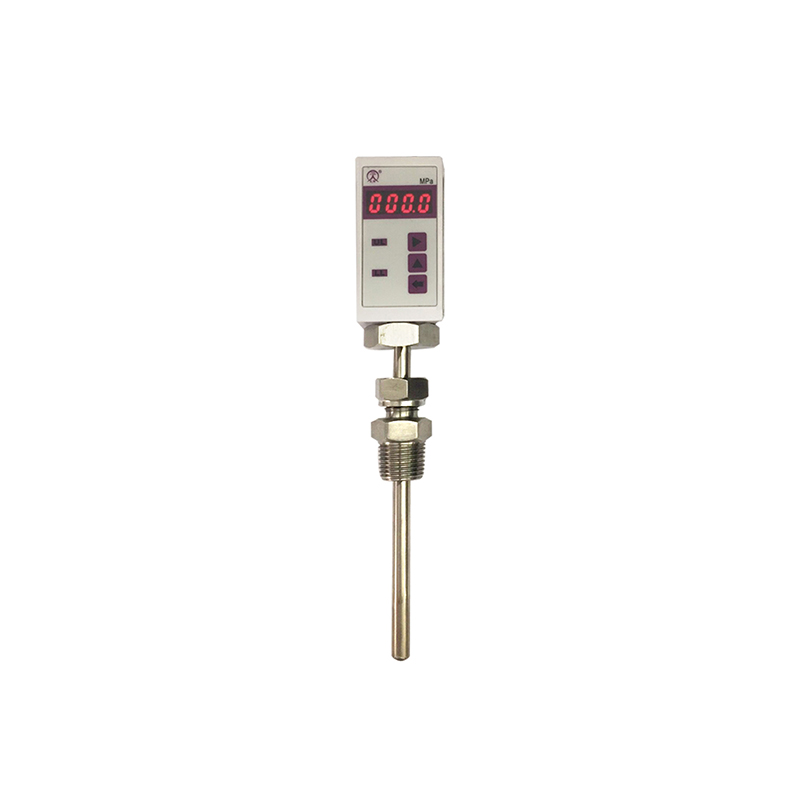

TXTS1型智能/电子温度开关/温度控制器

☆  测量范围:-50~300℃
☆  螺纹接口:M27×2或其他
☆  工作温度:-25-80℃
☆  防护等级:IP65
☆  防爆等级:
☆  传感器类型:PT100
☆  常用介质:
☆  热线电话:4001190288
立即咨询
概述
TXTS1型智能/电子温度开关/温度控制器的感温元件不同于机械式的热胀冷缩原理,而是采用高精度的铂热电阻做感温传感器,当介质温度变化时,其阻值随着发生变化的特征来检测温度。整合高精度工业线路元件、具有高稳定性,无触点型的智能温度开关。应用于油路温度的监控领域,水泥行业, 机电自动化,冶金行业,润滑系统,环保行业

基本参数

基本参数
电源 DC24V±5%
量程范围 0-150℃
可设定范围 20%FS-80%FS
过载 180%FS
显示 4位 LED
精度 0.5%FS
重复性误差 ≤0.3%FS
温度漂移 ≤0.1%FS
外壳防护等级 IP54
输出方式
类型 SPDT开关量输出
动作寿命 >100万次
响应时间 动作时间:15ms  释放时间:8ms
过程连接 不锈钢304#  M20×1.5(常规尺寸)
插深长度与管径 不锈钢304# 插深100管径Φ8(常规尺寸)
环境条件
介质温度 -50-200℃
环境温度 -25-80℃

选型表

TXTS1 - X XX XX XX  X X .XX
     57   -   A B  C  .   D  E  F . G
备注:特殊要求订合同时注明
A:供电电源
代码 供电电源
1 DC24V
B:传感器类型
代码 传感器类型
PT PT100铂热电阻
C:量程
代码 量程 代码 量程 代码 量程
A1 0-100℃ A2 0-150℃ A3 0-200℃
A4 0-250℃ A5 0-300℃ A6 0-160℃
A7 -10-100℃ A8 -50-100℃ A9 -50-250℃
B1 -40-80℃ B2 -40-200℃ B3 0-50℃
B4 -10-200℃ B5 -20-240℃ B6 -40-120℃
D:逻辑输出
代码 逻辑输出
30 一路继电器(DC24V/AC250V,3Amax)
31 二路继电器(DC24V/AC250V,3Amax)
E:输出类型
代码 输出类型
0 有源输出(只有PNP输出才能选)
4 通断信号
F:模拟量输出
代码 模拟量输出
N
B 带4-20mA电流输出
G:过程连接
代码 过程连接
54 M27*2外插深100,直径Φ10(不锈钢304#)
62 M27*2外插深200,直径Φ10(不锈钢304#)
66 M27*2外插深100,直径Φ8(不锈钢304#)
79 M20*1.5外插深100,直径Φ8(不锈钢304#)
82 G1/2”外插深100,直径Φ8(不锈钢304#)
88 NPT1/2外插深150,直径Φ8(不锈钢304#)
