智能温度开关

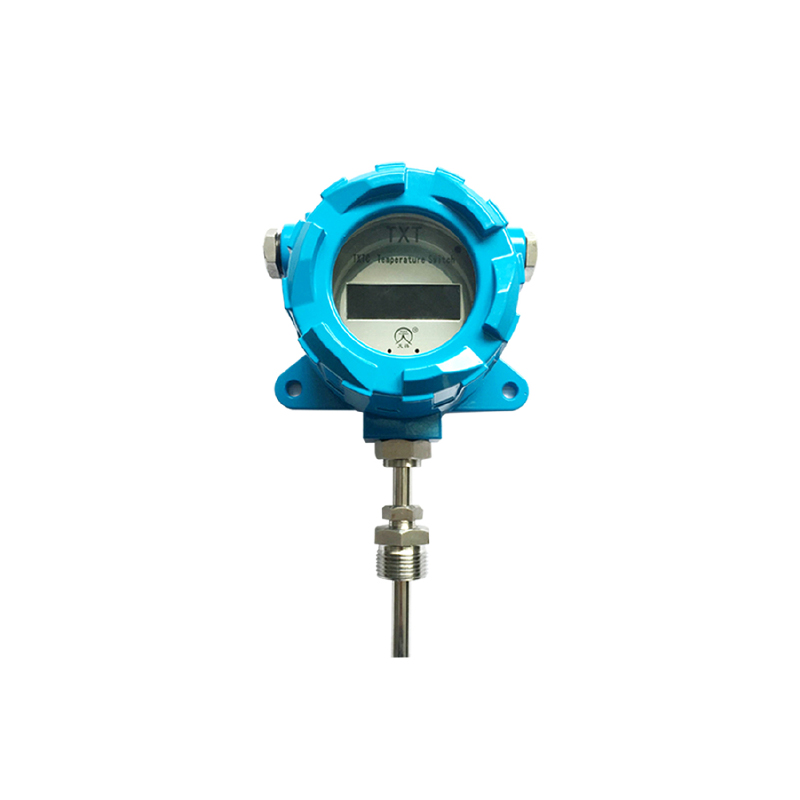

TXTC2型智能/电子温度开关/温度控制器

☆  测量范围:-50~300℃
☆  螺纹接口:M27×2或其他
☆  工作温度:-25~80℃
☆  防护等级:IP65
☆  防爆等级:Exd Ⅱ CT6
☆  传感器类型:PT100
☆  常用介质:
☆  热线电话:400-119-0288
立即咨询
概述
TXTC2型智能/电子温度开关/温度控制器的感温元件不同于机械式的热胀冷缩原理,而是采用高精度的铂热电阻做感温传感器,当介质温度变化时,其阻值随着发生变化的特征来检测温度。整合高精度工业线路元件、具有高稳定性,无触点型的智能温度开关。

应用领域
油路温度的监控领域,水泥行业, 机电自动化,冶金行业,润滑系统,环保行业

基本参数
电源 DC24V±5%或AC220V±5%
量程范围 -50~300℃(可选)
可设定范围 20%FS-80%FS(最佳)
显示 四位LCD
显示精度 1%FS
重复性误差 ≤0.5%FSmax
温度漂移 ≤0.1%FSmax
外壳防护等级 IP65
模拟输出 4-20mA  负载≤600欧姆  精度0.5%FS
输出方式
类型 PNP晶体管输出、SPST开关量输出
动作寿命 >100万次
响应时间 动作时间:15ms  释放时间:8ms
过程连接 不锈钢304#  M20×1.5(常规)
插深长度与管径 不锈钢304# 插深100管径Φ8(常规)
环境条件
介质温度 -50~300℃
环境温度 -25-80℃

TXTC2 - X XX XX . XX X X . XX X
   52     -  A B    C    D  E F    G  H
备注:特殊要求订合同时注明
A:供电电源
代码 供电电源
1 DC24V
2 AC220V
B:传感器类型
代码 传感器类型
PT PT100铂热电阻
C:量程
代码 量程 代码 量程 代码 量程
A1 0-100℃ A2 0-150℃ A3 0-200℃
A4 0-250℃ A5 0-300℃ A6 0-160℃
A7 -10-100℃ A8 -50-100℃ A9 -50-250℃
B1 -40-80℃ B2 -40-200℃ B3 0-50℃
B4 -10-200℃ B5 -20-240℃ B6 -40-120℃
D:逻辑输出
代码 逻辑输出
10 一路PNP(DC24V,3A max)
11 二路PNP(DC24V,3A max)
12 三路PNP(DC24V,3A max)
30 一路继电器(DC24V/AC250V,3A max)
31 二路继电器(DC24V/AC250V,3A max)
32 三路继电器(DC24V/AC250V,3A max)
34 四路继电器(DC24V/AC250V,3A max)
E:输出类型
代码 输出类型
0 有源输出(只有PNP输出才能选)
4 通断信号
F:模拟量输出
代码 模拟量输出
N
B 4-20MA
G:过程连接
代码 过程连接
54 M27*2外插深100,直径Φ10(不锈钢304#)
62 M27*2外插深200,直径Φ10(不锈钢304#)
66 M27*2外插深100,直径Φ8(不锈钢304#)
79 M20*1.5外插深100,直径Φ8(不锈钢304#)
82 G1/2”外插深100,直径Φ8(不锈钢304#)
88 NPT1/2外插深150,直径Φ8(不锈钢304#)
H:防爆类型
代码 防爆类型
d ExdIICT6(隔爆)
0 无需求,可以忽略该项
