液位计

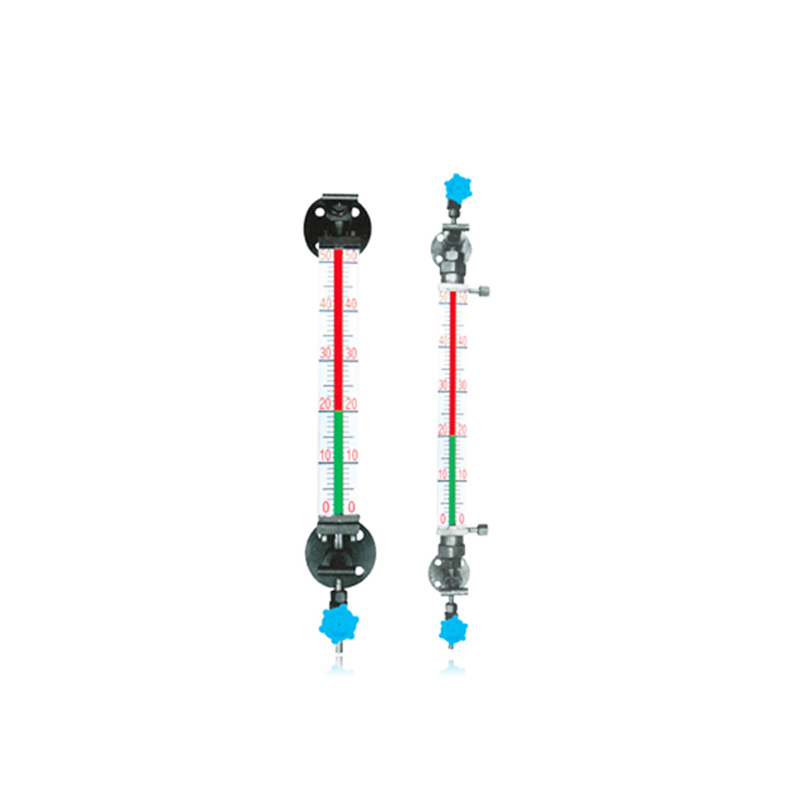

UGS型石英玻璃管彩色液位计

☆  品牌:天祥
☆  概述:一、概述 UGS型石英玻璃管彩色液位计是传统玻璃板及玻璃液位计的换代产品,是一种直观式一次测量表。它具有内部结构设计严密外观造型优美,维修,安装方便等优特点。它广泛应用...
☆  热线电话:183-6083-5860

立即咨询
一、概述
UGS型石英玻璃管彩色液位计是传统玻璃板及玻璃液位计的换代产品,是一种直观式一次测量表。它具有内部结构设计严密外观造型优美,维修,安装方便等优特点。它广泛应用于石油、化工、冶金、电力、制药、造纸等行业的各种透明液体储罐及锅炉上,如油品、液化气、化工原料等介质的储罐。安装在各种液体储罐及锅炉上,通过它直观地观察到容器中液体的变化,有液部位显示绿色,无液部位显示红色,随液位升降而自动连续变化。

二、工作原理
UGS玻璃管彩色液位计有石英玻璃管,壳体,上,下阀门组件等组成一个连接体。通过法兰与储罐上的法兰的对接形成一个连通回路,根据边通原理,液位计中液位高度就是容器内液体的真实高度,液位计本体运用光学的透反原理,使有液部位呈现绿色,无液部位显示红色,从而是界面清晰,泾渭分明。也可根据用户需求做成无盲区型、耐腐型等。

三、技术性能参数
1.主要部件的石英玻璃是由含99.99%的SiO2组成。其变形点为1075℃,抗压强度11700KgL/cm2,膨胀系列5.5X10,经特殊工艺处理后,具有耐高温,耐高压等优良的机械性能。
2.主体为碳钢、不锈钢或耐腐材料
3.制造标准:HG/T2483-93GB9658-88
4.型号分普通型和保温型。

四、技术参数

测量范围 (中心距)440~2000mm或由用户确定
工作压力 PN1.6、2.5、4.0、6.4、10.0Mpa
工作温度 ≤150℃
公称直径 DN20 DN25mm或由用户确定
伴蒸汽压力 ≤1.0Mpa
伴热接头 ZG1/2”
连接法兰标准 JB81-59 JB82-59]
特殊型 可接其他标准加工连接法兰
液位可视范围 L=H-300特殊型L=H-200
球封压力 ≥0.05Mpa
重量 G=9.5XH+5000(g)

五、型号表示方法

UGS-
石英玻璃管彩色液位计         材质 I、碳钢
II、不锈钢
III、耐腐材料
  伴热R
  公称直径mm
  工作压力表(一)
  中心距mm

工作压力MPa 1.6 2.5 4.0 6.4 10.0
代号 A B C D E
法兰标准 HG20593-97 HG20595-97

示例:UGSA14C20R II 中心距1400mm,工作压力4.0MPa,凸面法兰连接,通径DN20,不锈钢材质,带伴热石英玻璃管彩色液位计
