一、用途及特点

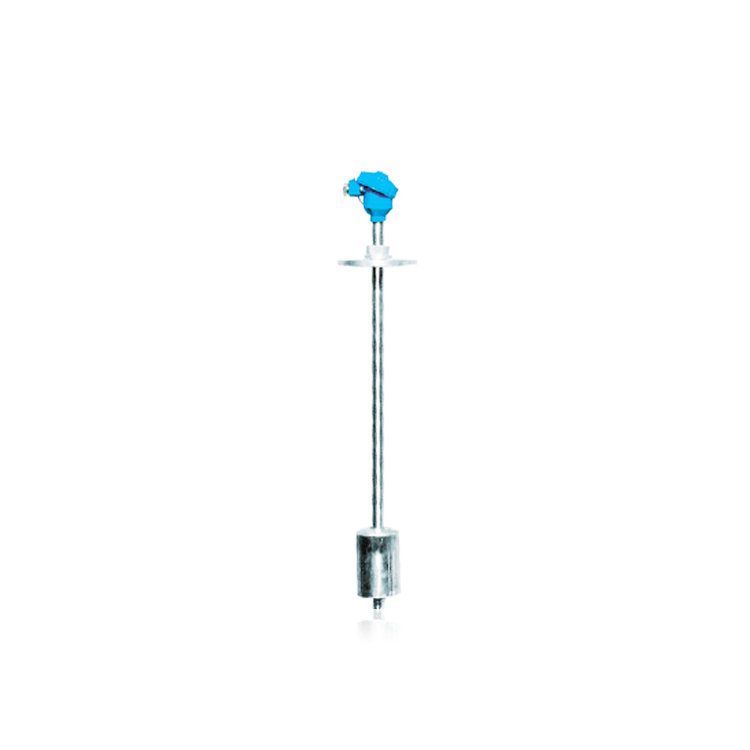

UFK型系列磁浮球多点液位控制器广泛用于各种塔、罐、槽的敞口、密闭储罐、地下贮槽中液位自动控制,并可按照实际的需要,变更内部干簧组件的安装位置即可随时改变液位的控制高度,并且每个液位开关均带有记忆功能,因而不怕停电等影响,复电后各工作点仍能如实对被控液位进行正常的控制。
二、组成及工作原理
UFK磁浮球多点液位控制器是导管内装有多个干簧管组件,磁浮球随被测介质液位的升降而上下浮动,利用浮球内的磁件来吸引相应位置的干簧管组件(发讯器),使之吸合或断开发出开关信号,开关信号分a类(常开、即动合型)b类(常闭、即动断型),提供控制源。如因实际使用过程中遇到常开要变成常闭,或常闭要变成常开,只需抽出管体内的线路板将发讯器转180度安装即开,如控制位置需要变化也可将发讯器件移动到所需位置安装发讯器,并且具有自保功能,因而不怕停电,复电后触点的工作状态仍能真实地反映被测的介质的真实情况。
三、基本参数
| 测量范围 | ≤15m |
| 容器法兰 |
DN80~DN150 HG20593-97(FM) |
| 动作误差 | ±3mm |
| 释放误差 | ≤0.8mm |
| 介质温度 | ≥120℃ |
| 介质比重 | ≥0.8g/cm3 |
| 压力等级 | 0.6~2.5Mpa |
| 开关点数 | 1~8点 |
| 触点容量 | 24V.DC0.5A,220V.AC0.2A |
| 防爆标志 | ib II CT5 |
| 关联设备 | JHA-E安全栅 |
注:(1)UFK本安型按线和XQ本安发讯器相同
(2)L1、L2…Ln为各发讯点的高度
(3)h1、h2同UQK相同
四、安装
(1)把浮球安装在主体管上,主体管底部把挡板装好,底部螺丝拧紧。
(2)把液位计放入容器内,安装法兰和容器法兰固定拧紧。
(3)打开接线盒盖,接入引出线,注意每对触点不能接错,盖上盒盖并拧紧螺钉引出线固定,接线参照UHZ-3型注意事项。
五、选型表
| UFK | □ | □ | □ | □ | □ | □ | □ | /B | |
| 防爆型(本安型) | |||||||||
| 订货长度LD | |||||||||
| 介质比重 | |||||||||
| 法兰规格 — 表六附表 | |||||||||
| 法兰材质 | G— 碳钢 | ||||||||
| P— 1Cr18Ni9Ti | |||||||||
| S— PVC 塑料 | |||||||||
| 实际使用压力 — 表七 | |||||||||
| 导管浮球材质 | P— 1Cr18Ni9Ti | ||||||||
| F— 氟塑包裹 | |||||||||
| S— PVC 塑料 | |||||||||
| 液位计类别 | 1、不带液位就地指示 | ||||||||
| 2、带液位就地指示 | |||||||||
表六附表:适用于插入型、内浮球侧装型、UQK型、UFK型
| 代号 | A | B | C | D |
| DN | 80 | 100 | 150 | 200 |
| PN | 比实际使用压力提高一个等级 | |||
表七
| 介质温度 | -40-0℃ | ≤80℃ | ≤100℃ | ≤150℃ | ≤300℃ | ≤360℃ | ≤480℃ |
| 代号 | A | B | C | D | E | F | G |
