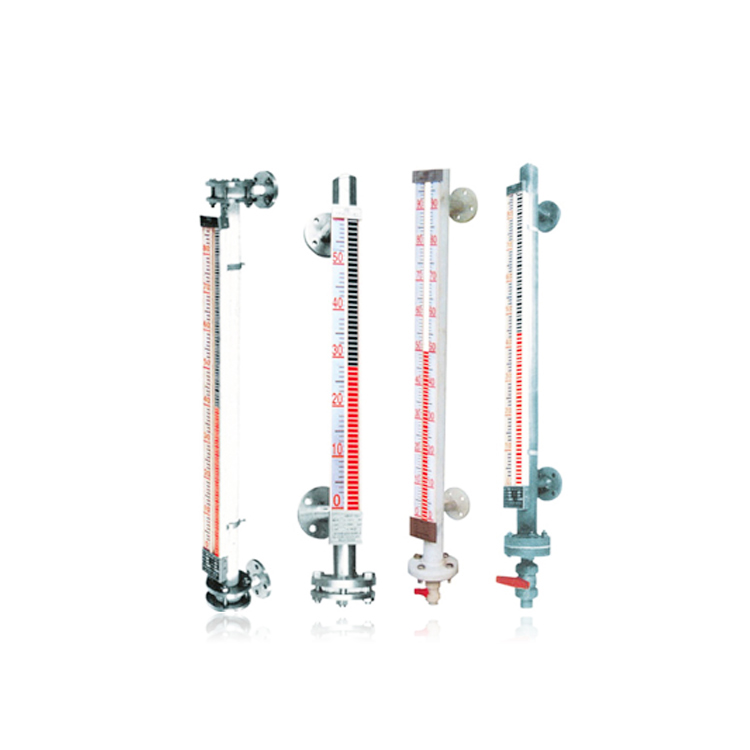

UHZ-1J、UHZ-3JB型耐腐型磁浮子液位计

☆  品牌:天祥
☆  概述:一、 UHZ-1J、UHZ-3J/B型耐腐型液位计结构与工作原理 (1)如图UHZ-1J型所示,该液位计接触介质的零件部件都采用不锈钢内衬塑或F4,所以更能适用于各种有一定压力、测量长度更长要求更高。...
☆  热线电话:4001190288

立即咨询

一、UHZ-1J、UHZ-3J/B型耐腐型液位计结构与工作原理
    (1)如图UHZ-1J型所示,该液位计接触介质的零件部件都采用不锈钢内衬塑或F4,所以更能适用于各种有一定压力、测量长度更长要求更高的各种腐蚀介质的测量和检控。
侧装式内衬型磁浮子液位计(PTFE)适用于腐蚀性介质且工作温度又较高场合的液位测量,采用先进的不锈钢内衬聚四氟乙烯拉伸翻边新工艺,结构可靠,使用寿命长。是氢氟酸等强腐蚀性介质液位测量的选择。
侧装式内衬型磁浮子液位计(PP)适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,但不如衬PTFE型耐温及耐压性能好,温度及压力较低时选用此产品性价比较高。
(2)如图 UHZ-1J型所示,该液位计全部选用塑料(ABS、PVC管、聚丙烯等)材质,采用塑料焊接而成。我们根据各种介质的腐蚀情况,选用不同的材料,从而满足用户的要求。

二、基本参数

介质粘度 ≤0.1Pa·s
测量长度 ≤7000mm
介质温度
塑料复合管 0~60℃
四氟乙烯管 0~250℃
钢衬聚丙烯 -25~+110℃
钢衬聚乙烯 -15~+70℃
钢衬聚氟类 -100~+250℃
使用压力 0~2.5Mpa
连接法兰 按技术参数
技术参数 按设计或用户要求


三、安装
本体安装与UHZ-1型相同,配备远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关使用,对液位监控报警或对进液出液设备进行控制。


四、选型表

UHZ- /B
                        防爆型(本安型)
  订货长度L0
  介质比重
  实际使用压力-表八
  介质温度-表七
  连接法兰-表六
  主体材质-表五
  浮子材质-表四
  报警控制-表三
  液位计型别-表二
  液位计类别-表一


表一


类别就地指示磁敏电远传  翻柱翻板其他
代号 1 2 3   A B C


表二


类别基型插入型夹套型耐腐蚀内浮球侧装型磁浮球型磁浮球多点型
代号   D W J E UQK UFK


表三


报警控制带上限带下限带上下限防爆型(本安型)
代号 a b c /B


表四


材质不锈钢防锈铝PVC塑料四氟乙烯钢塑包裹钢氟包裹
代号 P L Ti S F S1 F1


表五


材质不锈钢防锈铝PVC塑料氟塑管内衬塑料内衬四氟
代号 P L Ti S F S2 F2


表六


材质代号MPaKgf/cm3
0.6 1.0 1.6 2.5 4.0 6.3 10.0 16 220 320
代号 不锈钢 A B C D E F G H I J
碳钢 a b c d e f g h i j
法兰标准 HG20593-97 HG20595-97 H12-0.2 H12-0.3


表六附表:适用于插入型、内浮球侧装型、UQK型、UFK


代号ABCD
DN 80 100 150 200
PN 比实际使用压力提高一个等级


表七


介质温度-40-0≤80≤100≤150≤300≤360≤480
代号 A B C D E F G


表八


使用压力(实际)MPaKgf/cm3
0.6 1.0 1.6 2.5 4.0 6.3 10.0 16 220 320
代号 A B C D E F G H I J
