磁翻板液位计

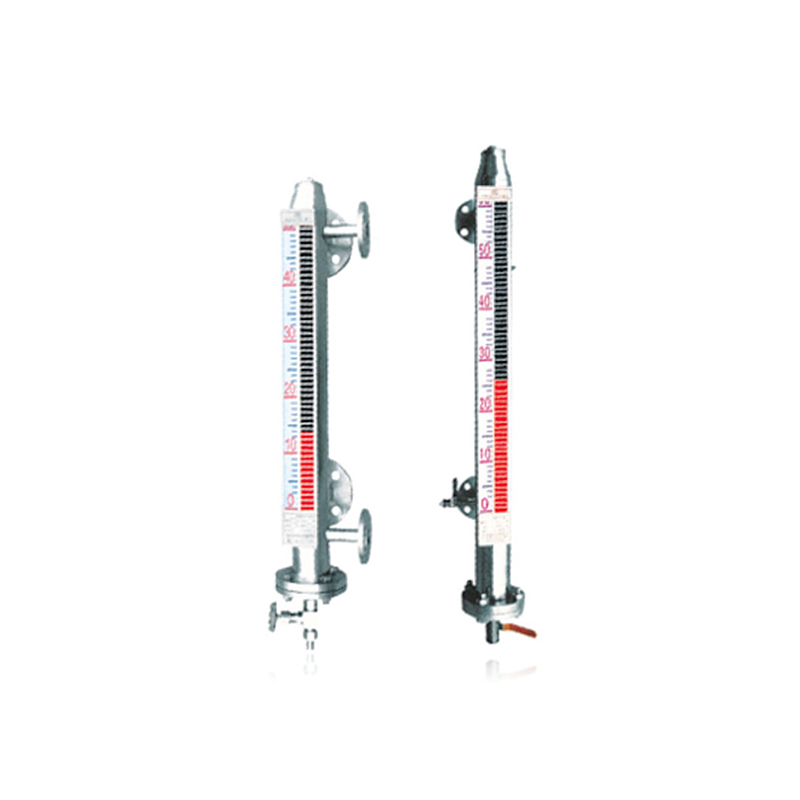

UHZ-1W、UHZ-3WB型夹套型液位计

☆  品牌：天祥
☆  概述：一、 UHZ-1W、UHZ-3W型保温型液位计结构与工作原理 (1)如图所示该液位计是在基型的主体外安装一个保温夹套而构成，通入蒸汽等热媒剂，可以保持主体内液体的正常流动，因此适用于易凝。...
☆  热线电话：4001190288

产品资料下载

立即咨询

产品介绍

一、UHZ-1W、UHZ-3W型保温型液位计结构与工作原理
(1)如图所示该液位计是在基型的主体外安装一个保温夹套而构成，通入蒸汽等热媒剂，可以保持主体内液体的正常流动，因此适用于易凝固液体的液位测量和控制。对于低沸点液体可以通入冷水等冷媒剂，以保证液位的稳定，使仪表正确指示出被测液位，该型号产品安装模似信号传感变送器、XQ发信器。

(2)基本参数

介质粘度	≤3.5Pa.S
其余参数	UHZ-1W同UHZ-1，UHZ-3W同UHZ-3

　(3)安装
主体安装UHZ-1相同，保温套法兰与热源或冷源法兰加密封垫，螺丝均匀拧紧。均可安装液位传感变送器和发讯器，安装方法和UHZ-3型相同。
注：热媒剂或冷媒剂也可做成管螺纹接口。

二、UHZ-1W/B、UHZ-3W/B型防霜型液位计结构与工作原理
(1)如图所示该液位计是在UHZ-1W型基础上，主要用于防霜保温磁浮液位计，是我公司专为解决用于低温液位储罐的一种，防止在液位计主体管上结霜、结冰而设计的产品。它和UHZ-1W、UHZ-3W不同的是没有热媒剂和冷媒剂的法兰、管螺纹接口，而是通过在保温夹套内用抽真空的办法，抽成真空状态，来有效的隔离冷热传导，保证的液位计主体上不会结冰、结霜，从而保证了液位计的正常使用。
(2)基本参数
与UHZ-1W、UHZ-3W型相同
(3)安装
主体安装基本UHZ-1W型相同，它不同的是不需要接冷、热媒剂的接口，它的抽成真空接口是用阀门和堵头封死的，如长期使用达不到保温效果后，可以打开阀门的堵头再抽一次真空后封堵。

三、选型表

UHZ-

□

防爆型（本安型）

订货长度L₀

介质比重

实际使用压力-表八

介质温度-表七

连接法兰-表六

主体材质-表五

浮子材质-表四

报警控制-表三

液位计型别-表二

液位计类别-表一

表一

类别	就地指示	磁敏	电远传		翻柱	翻板	其他
代号	1	2	3		A	B	C

表二

类别	基型	插入型	夹套型	耐腐蚀	内浮球侧装型	磁浮球型	磁浮球多点型
代号		D	W	J	E	UQK	UFK

表三

报警控制	带上限	带下限	带上下限	防爆型（本安型）
代号	a	b	c	/B

表四

材质	不锈钢	防锈铝	钛	PVC塑料	四氟乙烯	钢塑包裹	钢氟包裹
代号	P	L	Ti	S	F	S₁	F₁

表五

材质	不锈钢	防锈铝	钛	PVC塑料	氟塑管	内衬塑料	内衬四氟
代号	P	L	Ti	S	F	S₂	F₂

表六

材质代号

MPa

Kgf/cm³

0.6

1.0

1.6

2.5

4.0

6.3

10.0

220

320

代号

不锈钢

碳钢

法兰标准

HG20593-97

HG20595-97

H_12-0.2

H_12-0.3

表六附表：适用于插入型、内浮球侧装型、UQK型、UFK型

代号	A	B	C	D
DN	80	100	150	200
PN	比实际使用压力提高一个等级

表七

介质温度	-40-0℃	≤80℃	≤100℃	≤150℃	≤300℃	≤360℃	≤480℃
代号	A	B	C	D	E	F	G

表八

使用压力（实际）	MPa								Kgf/cm³
使用压力（实际）	0.6	1.0	1.6	2.5	4.0	6.3	10.0	16	220	320
代号	A	B	C	D	E	F	G	H	I	J
