![[field:text/]](/uploads/allimg/200623/1-200623155P7.jpg)

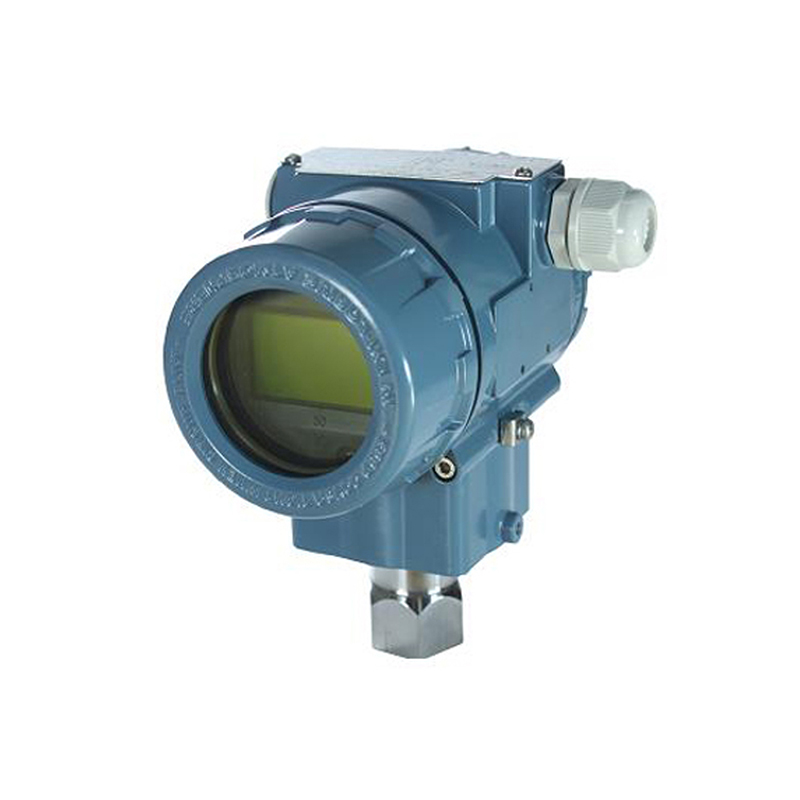

TX3351-GP/AP-表压/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4～20mADC HART电流信号输出。TX3351-GP/ AP也可与RST375手持终端或RSM100 Modem 相互通信，通过它们进行参数设定、过程监控等。
标准规格
（以标准零点为基准调校量程，不锈钢 316L膜片，填充液为硅油）
1性能规格
调量程的参考精度
（包括从零点开始的线性、回差和重复性）± 0.075%,若TD>10 (TD=**量程/调节量程)，则为：±(0.0075×TD)%
环境温度影响
| 量程代码 | -20℃～65℃总影响量 |
|---|---|
| B/L | ±(0.30×TD+0.20)%×Span |
| 其它 | ±(0.20×TD+0.10)%×Span |
| 量程代码 | -40℃～-20℃和65℃～85℃总影响量 |
| B/L | ±(0.30×TD+0.20)%×Span |
| 其它 | ±(0.20×TD+0.10)%×Span |
过范围影响：±0.075%×Span
长期稳定性
| 量程代码 | 影响量 |
|---|---|
| B/L | ±0.2%×Span/1年 |
| 其它 | ±0.1%×Span/1年 |
电源影响
±0.001% /10V (12～42V DC)，可忽略不计
2功能规格
量程和范围(TX3351-GP-表压)
| 量程/范围 | kPa | bar | |
|---|---|---|---|
| B | 量程 | 0.6～6 | 6～60mbar |
| 范围 | -6～6 | -60～60mbar | |
| C | 量程 | 2～40 | 0.02～0.4 |
| 范围 | -40～40 | -0.4～0.4 | |
| D | 量程 | 2.5～250 | 0.025～2.5 |
| 范围 | -100～250 | -1～2.5 | |
| F | 量程 | 30～3000 | 0.3～30 |
| 范围 | -100～3000 | -1～30 | |
| G | 量程 | 0.1～10MPa | 1～100 |
| 范围 | -0.1～10MPa | -1～100 | |
| H | 量程 | 0.21～21 MPa | 2.1～210 |
| 范围 | -0.1～21 MPa | -1～210 | |
| I | 量程 | 0.4～40 MPa | 4～400 |
| 范围 | -0.1～40 MPa | -1～400 | |
| J | 量程 | 0.6～60 MPa | 6～600 |
| 范围 | -0.1～60 MPa | -1～600 | |
量程和范围(TX3351-AP-绝压)
| 量程/范围 | kPa | bar | |
|---|---|---|---|
| L | 量程 | 2～40 | 0.02～0.4 |
| 范围 | 0～40 | 0～0.4 | |
| M | 量程 | 2.5～250 | 0.025～2.5 |
| 范围 | 0～250 | 0～2.5 | |
| O | 量程 | 30～3000 | 0.3～30 |
| 范围 | 0～3000 | 0～30 | |
量程限
在量程的上下限范围内，可以任意调整。建议选择量程比尽可能低的量程代码，以优化性能特征。
零点设置
零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程
安装位置影响
与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，量程C有<0.25kPa范围内的零位漂移，其它量程有<0.15kPa范围内的零位影响，均可以通过调节调零校正。无量程影响。
输出
2线制，4～20mADC，可选HART输出数字通讯，可选择线性或平方根输出。
输出信号极限：Imin=3.9mA，Imax=20.5mA
报警电流
低报模式（最小）：3.7 mA
高报模式（**）：21 mA
不报模式（保持）：保持故障前的有效电流值
报警电流标准设置：高报模式
响应时间
放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0.1～60s。
预热时间： < 15s
环境温度
-40～85℃ 带液晶显示、氟橡胶密封圈时 -20～65℃
储存温度/运输温度
-50～85℃ 带液晶显示时：-40～85℃
压力极限
从真空至**量程。
过载极限：
| 量程 |
6kPa (B) |
40kPa (C/L) |
250kPa (D/M) |
3MPa (F/O) |
|---|---|---|---|---|
| 过载极限 | 0.2MPa | 1MPa | 4MPa | 16MPa |
| 量程 |
10MPa (G) |
21MPa (H) |
40MPa (I) |
60MPa (K) |
| 过载极限 | 20MPa | 50MPa | 50MPa | 70MPa |
电磁兼容性(EMC)
见下页《电磁兼容性附表》
3安装
电源及负载条件
电源电压为24V，R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
**电源电压：42VDC
最小电源电压：12VDC，15VDC（背光液晶显示）
数字通讯负载范围： 230～600Ω
电气连接
M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm2的导线。
过程连接
标准过程连接：NPT 1/2内螺纹，可转成NPT 1/2、G1/2以及M20x1.5的外螺纹、KF16真空接口。
4物理规格
材质
膜片：不锈钢 316L、哈氏合金C
过程连接：不锈钢 316L
填充液：硅油
变送器外壳：铝合金材质，外表喷涂环氧树脂
外壳密封圈：丁腈橡胶（NBR）
铭牌： 不锈钢 304
重量
1.6kg（无：液晶显示、安装支架、过程连接）
外壳防护等级
IP67
电磁兼容性附表
| 序号 | 测试项目 | 基本标准 | 测试条件 | 性能等级 |
|---|---|---|---|---|
| 1 | 辐射干扰（外壳） | GB/T 9254-2008表5 | 30MHz～1000MHz | 合格 |
| 2 |
传导干扰 （直流电源端口） | GB/T 9254-2008表1 | 0.15MHz～30MHz | 合格 |
| 3 | 静电放电(ESD)抗扰度 | GB/T 17626.2-2006 |
4kV(触点) 8kV(空气) | B |
| 4 | 射频电磁场抗扰度 | GB/T 17626.3-2006 | 10V/m (80MHz～1GHz) | A |
| 5 | 工频磁场抗扰度 | GB/T 17626.8-2006 | 30A/m | A |
| 6 | 电快速瞬变脉冲群抗扰度 | GB/T 17626.4-2008 | 2kV(5/50ns,5kHz) | B |
| 7 | 浪涌抗扰度 | GB/T 17626.5-2008 |
1kV（线线之间） 2kV（线地之间）(1.2us/50us) | B |
| 8 | 射频场感应的传导干扰抗扰度 | GB/T 17626.6-2008 | 3V (150KHz～80MHz) | A |
注：（1）A性能等级说明：测试时，在技术规范极限内性能正常。
（2）B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。
7型号和规格代码表
| 压力变送器选型 TX3351- | ||
|---|---|---|
| 传感器类型 | ||
| GP | 表压传感器 | |
| AP | 绝压传感器 | |
| 精度 | 输出 | |
| B | 基本误差±0.075% | 4-20mA带HART通讯 |
| 量程 | ||
| 表压量程 | ||
| B | 0-0.6kPa～6kPa /（0-60～600 mmH2O）/(0-6～60mbar) | |
| C | 0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar) | |
| D | 0-2.5kPa～250kPa /（0-0.25～25 mH2O）/(0-25～2500mbar) | |
| F | 0-30kPa～3MPa /（0-3～300 mH2O）/(0-0.3～30bar) | |
| G | 0-0.1MPa～10MPa /(0-1～100bar) | |
| H | 0-0.21MPa～21MPa /（0-2.1～210 bar） | |
| I | 0-0.4MPa～40MPa /（0-4～400 bar） | |
| J | 0-0.6MPa～60MPa /（0-6～600 bar） | |
| 绝压量程 | ||
| L | 0-10kPa～40kPa /（0-1000～4000 mmH2O）/(0-10～400mbar) | |
| M | 0-10kPa～250kPa /(0-100～2500mbar) | |
| O | 0-30kPa～3MPa /(0-0.3～30bar) | |
| 膜片材质 | 填充液 | |
| A | 不锈钢 316L | 硅油 |
| B | 不锈钢 316L | 氟油 |
| C | 哈氏合金C | 硅油 |
| D | 哈氏合金C | 氟油 |
| E | 不锈钢 316L 镀金 | 硅油 |
| 过程连接 | ||
| 1 | 1/2英寸NPT 内螺纹 | |
| 2 | 1/2英寸NPT 外螺纹(内含1/4英寸NPT) | |
| 3 | M20x1.5 外螺纹（14x2焊管接头） | |
| 4 | G 1/2 外螺纹 | |
| 5 | 真空接口 DIN 28403 KF16 / ISO 2861 | |
| 6 | 1/4英寸NPT 外螺纹 | |
| 特殊功能 | ||
| N | 无 | |
| P | 防雷击功能 | |
| O | 禁油处理（氧气测量限氟油填充液、氟橡胶密封圈、<6MPa、<60℃) | |
| 安装支架 | ||
| N | 无 | |
| 1 | 不锈钢 | |
| 2 | 碳钢镀锌 | |
| 液晶显示 | ||
| 0 | 无 | |
| 2 | LED背光液晶显示（-20℃） | |
| 3 | OLED显示（-40℃） | |
| 防爆选项 | ||
| N | 基本型 | |
| A | 本安型，NEPSI | |
| D | 隔爆型，NEPSI （不含隔爆电缆接头） | |
| 位号标牌 | ||
| N | 无 | |
| 1 | 位号标于铭牌内 | |
| 2 | 悬挂式不锈钢标牌 | |
| 使用说明 | ||
| C | 中文 | |
| E | 英文 | |
| 附加选项 | ||
| S | 不锈钢表壳 | |
| V | 低电压版 | |
注1：TX3351-GP对应选表压量程代码，TX3351-AP对应选绝压量程代码；
注2：真空接口 DIN 28403 KF16 / ISO 2861，仅适用小于2.5bar以内的量程。
