Y-B系列不锈钢压力表(全钢)

☆  品牌:天祥
☆  概述:产品介绍 不锈钢压力表广泛应用与石油、化工、光纤、冶金、电站等工业部门对耐腐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力。 本仪表的整体结构设计合理、工艺精致...
☆  热线电话:4001190288

立即咨询
产品介绍

不锈钢压力表广泛应用与石油、化工、光纤、冶金、电站等工业部门对耐腐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力。
本仪表的整体结构设计合理、工艺精致、具有较高的测量精度和持久的稳定性,可提供出口。

结构原理

仪表有导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与温度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构,能有效第保护内部几件免受环境和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表,能够抗工作环境振动较剧和减少介质压力的脉动影响。

Y- B-
压力表 仪表公称直径及安装形式:

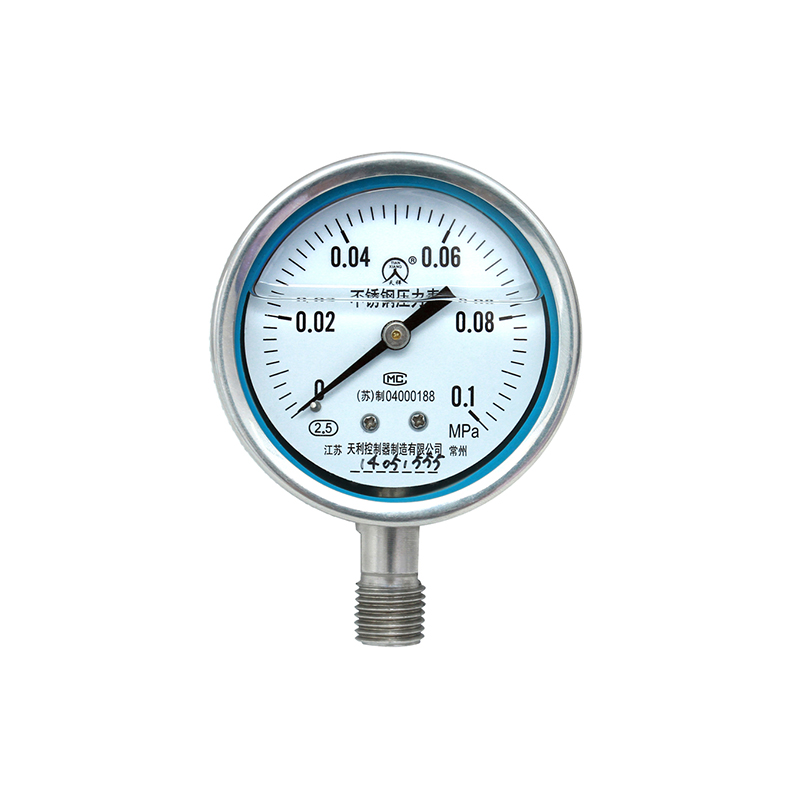

60、100、150分别表示直径为60、100、150mm的径向直接安装式

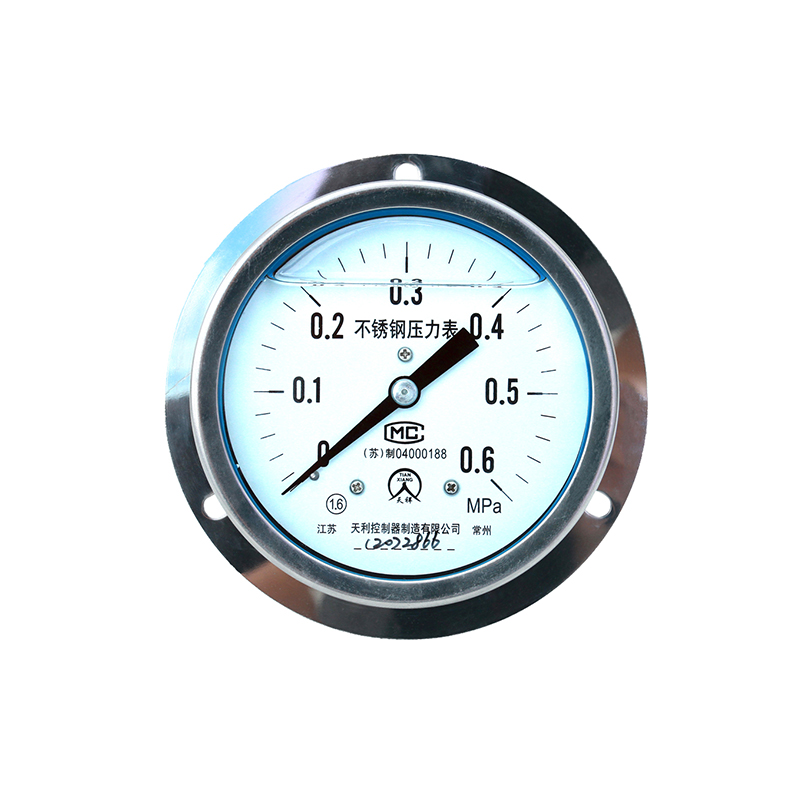

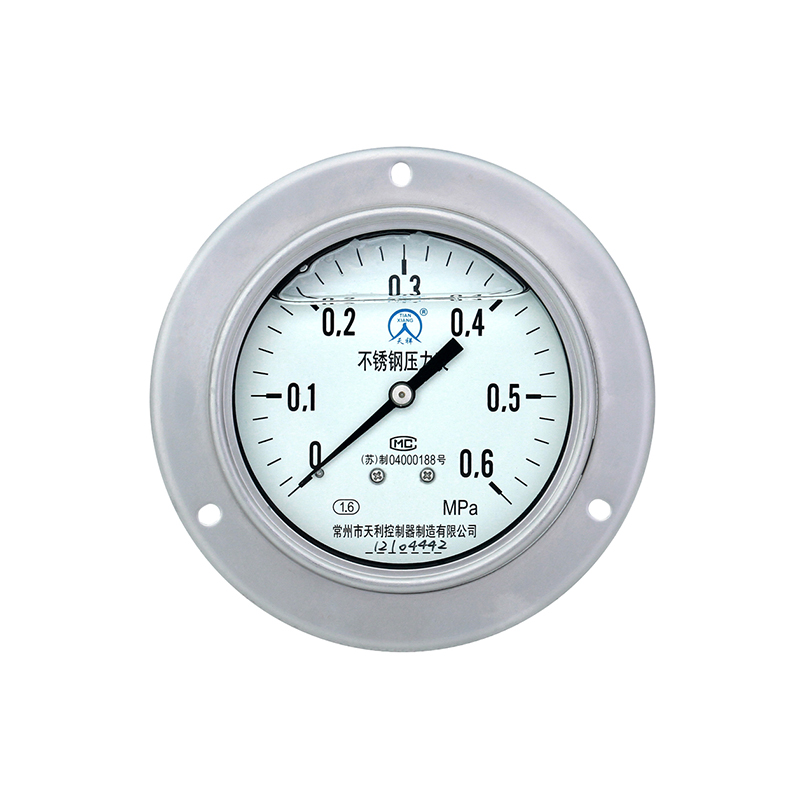

63、103、153分别表示直径为60、100、150 mm的轴向嵌装式
不锈钢 功能:
F-耐腐
FZ-耐腐抗振


Y-B系列不锈钢差压表-参数

型号 标度范围MPA(HG-PSI) 精度等级
Y-60B-F
Y-60B-FZ
Y-63B-F
Y-63B-FZ
0-0.6、1、1.6、2.5、4、6、10、16、25、40、60
-0.1-0.5、0.9、1.5、2.4
2.5
Y-100B-F
Y-100B-FZ
Y-150B-F
Y-150B-FZ
Y-103B-F
Y-103B-FZ
Y-153B-F
Y-153B-FZ
0-0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60
-0.1-0、0.06、0.15、0.3、0.5、0.9、1.5、2.4
(-30-0、15、30、60、100、150
0-15、30、60、100、200、300、400、600、800、1000、1500、2000、3000、4000、6000、10000)
1.6
(1)

Y-B系列不锈钢差压表-零件

零件名称 材料牌号
Y-60B Y-100B、Y-150B
接头 0Cr18Ni9(304) 0Cr17Ni12Mo2(316)
弹簧管 0Cr18Ni9Ti(321) 0Cr17Ni12Mo2(316)
外壳 0Cr18Ni9(304)

Y-B系列不锈钢差压表-尺寸

D d0 d1 H1 H2 L L1 L2 接头螺纹d
60 76 4.5 ≤60 / 14 35 66 M14*1.5;Z1/4"(NPT)
100 116 4.8 ≤100 ≤35 20 50 98 M20*1.5;Z1/2";Z1/4"(NPT)
150 165 5.8 ≤125 ≤60
