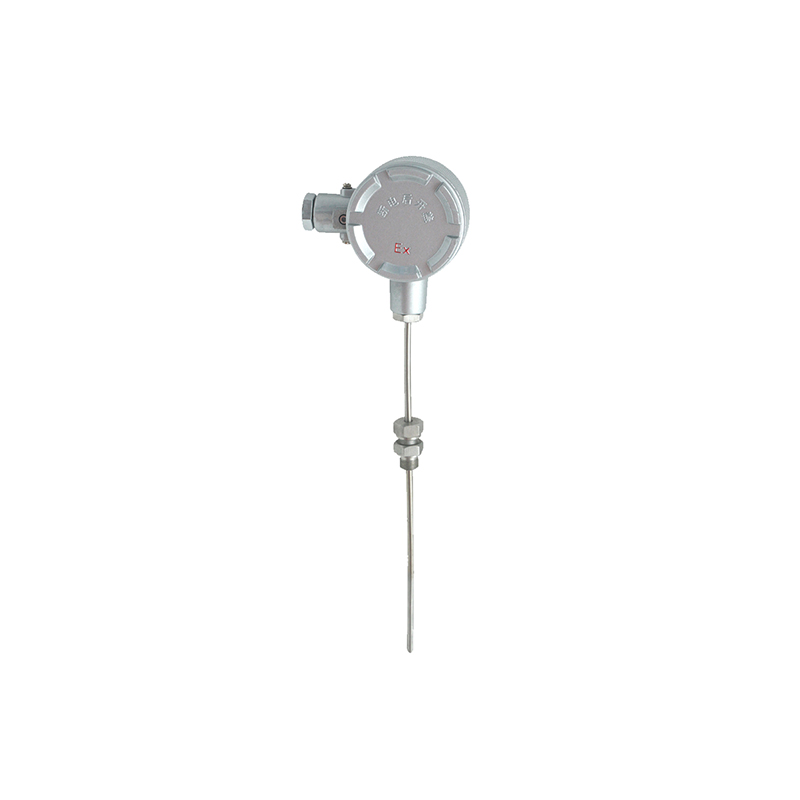

防爆热电阻

应用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量生产现场存在碳氢化合物等爆炸物的-200°C~500°C范围内液体、蒸汽和气体介质以及固体表面温度。选型服务电话0550-7308822；公司还可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计及法兰套管。

特点
·压簧式感温元件，抗振性能好；
·测量精度高；
·毋须补偿导线，节省费用；
·进口薄膜电阻元件，性能可靠稳定。

工作原理
防爆热电阻是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。

主要技术参数
产品执行标准
IEC751
JB/T18622-1997
JB/T8623-1997
JB/T5518-91

常温绝缘电阻
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。

测量范围及允差

型 号	分度号	测温范围	精度等级	允许误差
WZP	Pt100	-200-+500	A级	±（0.15+0.002）ltl
			B级	±（0.30+0.005）ltl
WZC	Cu50  Cu100	-50-+100	---	±（0.30+0.005）ltl


型号命名方法

W	温度仪表
	Z	热电阻
		感温元件材料
		P	铂
		C	铜
			偶丝对数
			无	单支
			2	双支
				安装固定形式
				1	无固定装置
				2	固定螺纹
				3	活动法兰
				4	固定法兰
				5	活络管接头式
				6	固定螺纹锥形式
				7	直形管接头式
				8	固定螺纹管接头式
				9	活动螺纹管接头式
					接线盒形式
					4	防爆式
						保护管直径
						0	φ16
						1	φ12
							工作端形式
							G	变截面
W	Z	P	2-	2	4	1	G	典型型号示例
