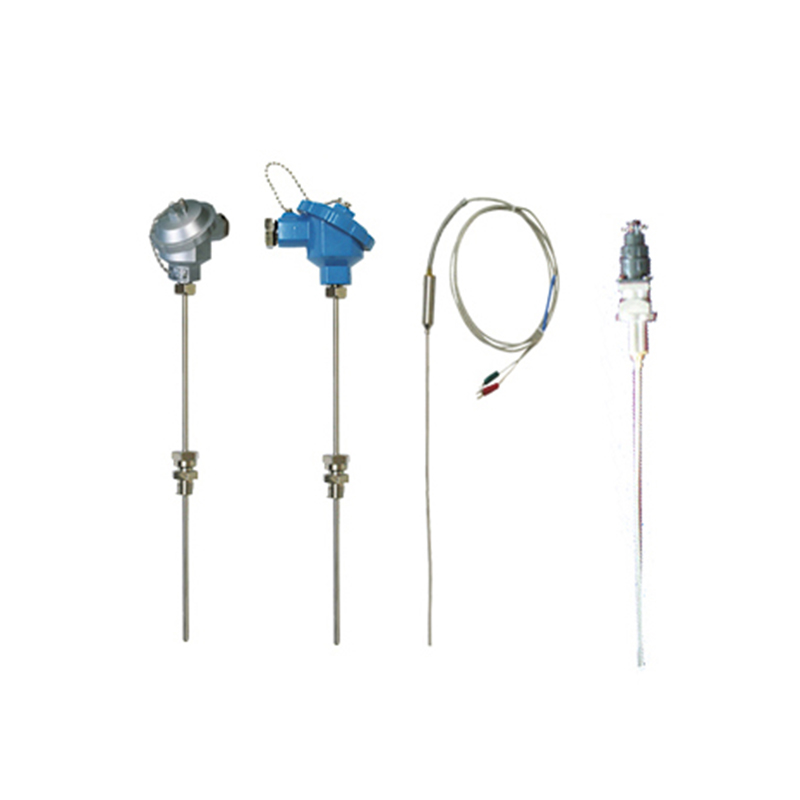

铠装热电阻

应用
通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的-200℃—500℃范围内液体，蒸汽和气体介质以及固体表面温度。

特点
·热响应时间少，减小动态误差；
·直径小，长度不受限制；
·测量精度高；
·进口薄膜电阻元件，性能可靠稳定；

工作原理
铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。

主要技术参数
产品执行标准
IEC751
JB/T8623-1997
JB/T8622-1997

偶丝直径材料

偶丝形式	单支式	双支式
套管直径	Φ3 Φ4 Φ5 Φ6 Φ8	Φ4  Φ5 Φ6 Φ8
套管材质	1Cr18Ni9Ti	1Cr18Ni9Ti


常温绝缘电阻
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。

测温范围及温差

型 号	分度号	测温范围°C	精度等级	允 差
WZPK	Pt100	-200??-+500	A级	±（0.15+0.002 ltl）
WZPK	Pt100	-200??-+500	B级	±（0.30+0.005ltl）


热响应时间

套管直径	热响应时间
Ф3	≤3
Ф4	≤5
Ф5	≤8
Ф6	≤12
Ф8	≤15


 型号命名方法


W	温度仪表
	Z	热电阻
		P	感温元件材料
			K	铠装式
				偶丝对数
				无	单支
				2	双支
					安装固定形式
					1	无固定装置
					2	固定卡套螺纹
					3	活动卡套螺纹
					4	固定卡套法兰
					5	活动卡套法兰
						接线盒形式
						2	防喷式
						3	防水式
						4	圆接插式
						7	扁接插式
						9	补偿导线式
							直径
							3	φ3
							4	φ4
							5	φ5
							6	φ6
							8	φ8
W	Z	P	K	2-	2	3	8	典型型号示例
