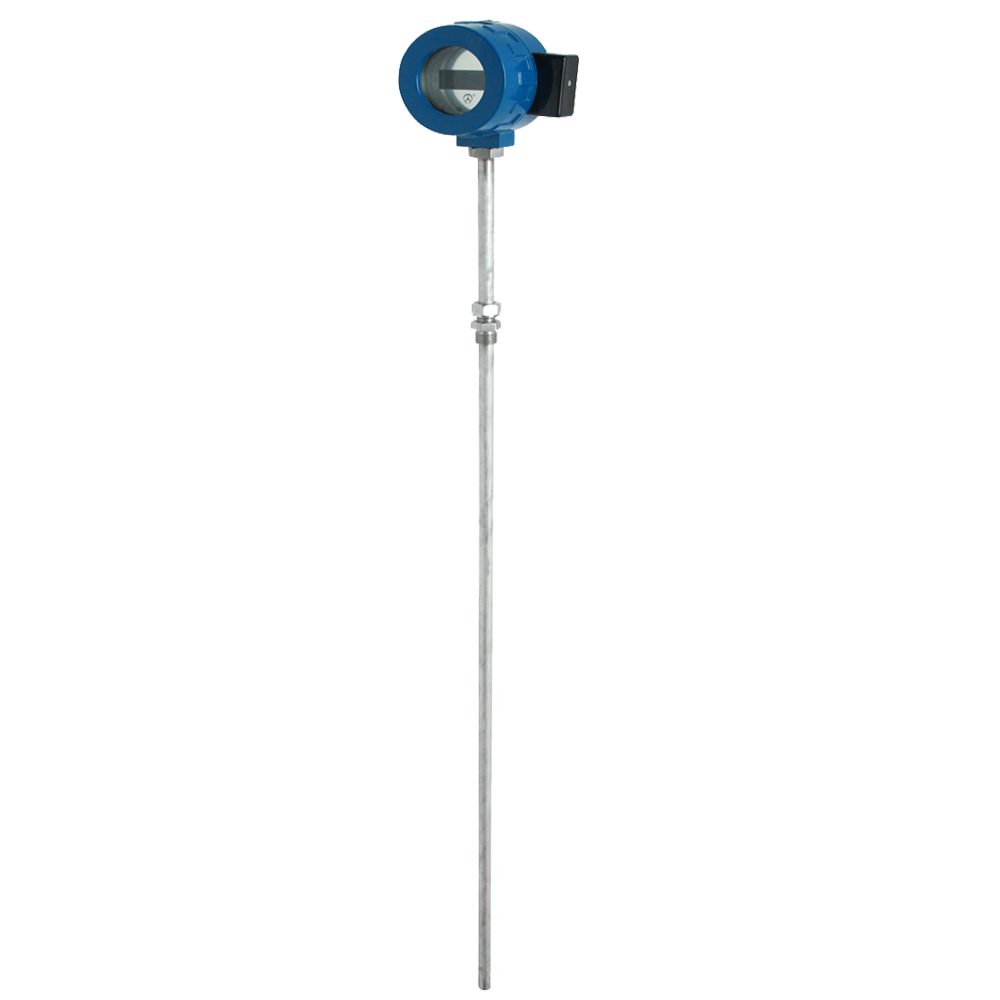

SBW系列温度变送器

☆  测量范围:-200~1800℃
☆  螺纹接口:M20*1.5外或其他
☆  工作温度:-20℃-80℃
☆  防护等级:IP65
☆  防爆等级:Exia II CT6或Exd II CT6
☆  传感器类型:热电阻或热电偶
☆  常用介质:
☆  热线电话:4001190288
立即咨询

概述
 SBW系列热电偶、热电阻温度变送器是 DDZ系列仪表中的现场安装式温度变送器单元,与工业热电偶、热电阻配套使用,它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的 4-20mA、0-10 mA、的输出信号。
该变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

特点
1. 采用硅橡胶或环氧树脂密封结构 ,因此耐震、耐湿、适合在恶劣的现场境中安装使用;
2.现场安装在热电偶、热电阻的接线盒内使用 ,直接输出4~20mA、0~10 mA、的输出信号。这样既节约了昂贵的补偿导线费用 ,又提高了信号远距离传输过程中的抗干扰能力;
3.热电偶变送器具有冷端温度自动补偿功能;
4.精度高、功耗低,使用环境温度范围宽 ,工作稳定可靠;
5.适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构 ,也可以作为功能模块安装在检测设备中和仪表盘上使用;
6.智能型温度变送器可通过 HART调制解调器与上位机通讯或与手持器和 PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护等功能;
7.智能型温度变送器可按用户实际需要调整变送器的显示方向 ,并可显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例。

工作原理
热电偶或热电阻传感器反被测温度转换成电信号,再将该信号送入变送器的输入网络,该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入到运算放大器进行信号放大,放大的信号一路经 V/I转换器算处理后以 4~20mA直流电流输出;另一路经 A/D转换器处理后到表头显示。变送器的线性化电路有两种,均采用反馈方式。对热电阻传感器,用正反馈方式校正,对热电偶传感器,用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。 LCD显示的温度变送器用两线制方式输出,LED显示的温度变送器用三线制方式输出。
