温度变送器

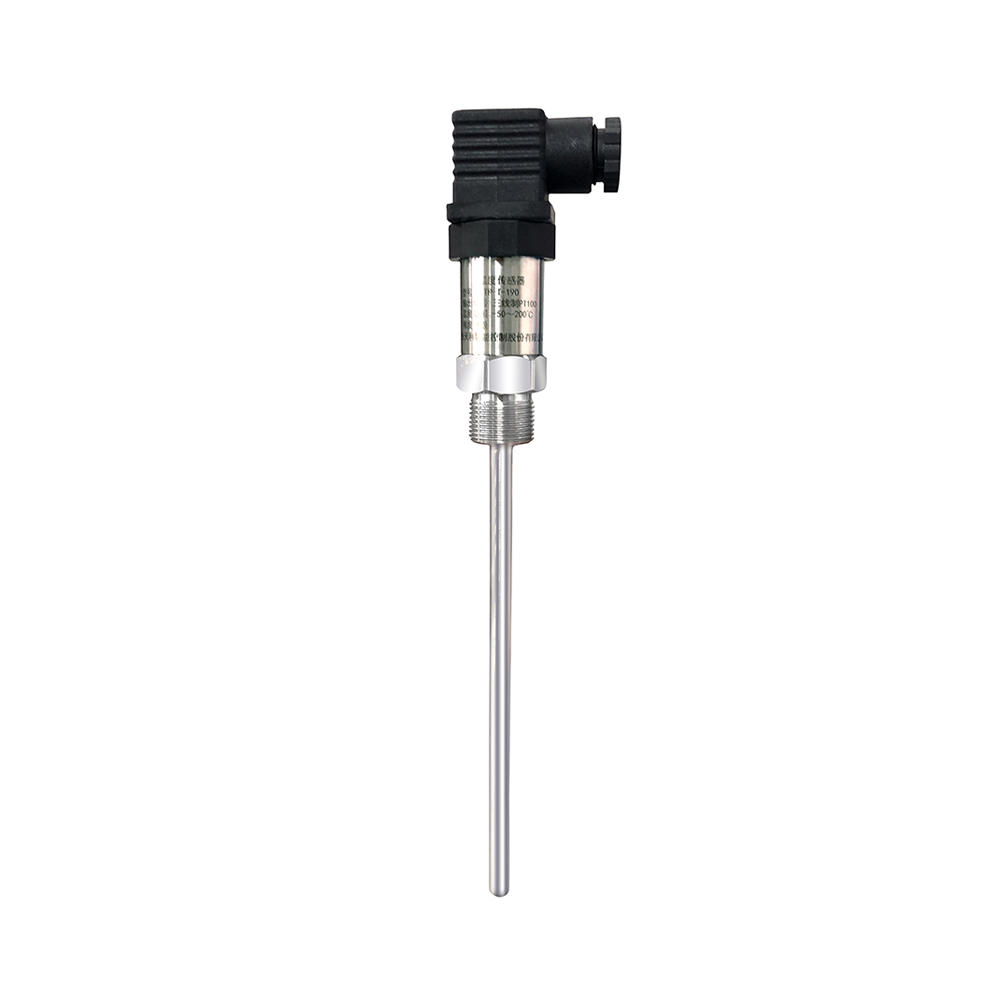

TXT精巧型温度变送器

☆  测量范围:-55~500℃
☆  螺纹接口:M20×1.5外或其他
☆  工作温度:-20℃~70℃
☆  防护等级:IP65
☆  防爆等级:Exia II CT6或Exd II CT6
☆  传感器类型:热电阻或热电偶
☆  常用介质:
☆  热线电话:400-119-0288
立即咨询
概述
精巧型温度变送器、采用PT100温度传感器为敏感元件,用计算机激光调阻进行温度补偿,采用一体化接线盒设计。具有专用接线端子以及数字显示,安装、校验、维修方便。本系列产品适应于石油、水利、化工、冶金、电力、科研、环保等各种企事业单位,实现对流体温度的测量并适用于各种场合环境及各种腐蚀性流体。
主要特点
多种量程选择;数字温度显示;零点、量程调试方便;反向极性保护及限流保护;抗雷击、抗冲击;隔爆/本安防爆;体积小、外形美观、性价比高;高精度、高稳定性、高可靠性;
技术性能

量程范围 -55~500℃ 精度等级 0.5%
过载能力 200% 输出信号 4~20mA/RS485
稳定性 ≤0.1% /年 电源电压 18~36VDC
显示方式 4位LED 显示范围 -1999~9999
环境温度 -20℃~70℃ 相对湿度 ≤80%
安装螺纹 M20*1.5 接口材质 不锈钢

选型表

温度变送器
TXT-□□□□/□□□□□□
传感器类型 P-T
P-A
热电阻(500℃以内)
热电偶
过程接口 98
A1
A4
.
.
M20*1.5 ,插深45mm(含螺纹),直径φ8mm
M16*1.5,插深50mm(含螺纹),直径φ10mm
M20*1.5,插深30mm(不含螺纹),直径φ8mm

(按客户要求选型)
输出信号 2
5
6
8

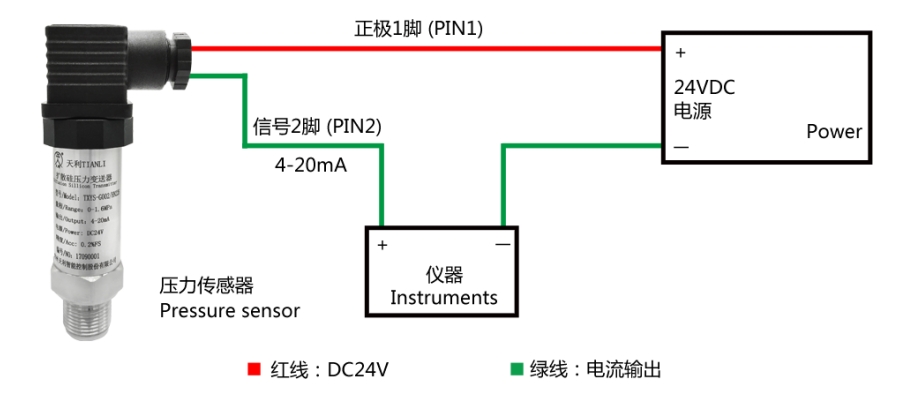

模拟量4-20mA(两线制)
电压0-5V(三线制)
485输出
电压0-10V(三线制)
外壳类型 MG
E
精巧型温度变送器配霍斯曼接插件
精巧型温度变送器配航空插座
精巧型温度变送器葛兰型直接出线
现场显示 N
A
Y
无显示表头
带数码管(LED)显示表头
带液晶屏(LCD)显示表头
精度等级 3 0.5级
特殊要求(多选项)
i
d
Y
Z
无特殊要求
本安防爆ExiaIICT6
隔爆防爆ExdIICT6(外壳类型区别于上述选型)
全英文铭牌
中性铭牌
量程 参见量程选型详表
选型举例:TXTP-TA42/MN3iA9
精巧型温度压力变送器,M20*1.5,插深30mm(不含螺纹),直径φ8mm,输出两线制4-20ma电流信号,赫斯曼接插件,不带表头显示,精度等级0.5级,本安防爆型,量程为-50-250℃


量程选型详表
编码 量程 编码 量程 编码 量程 编码 量程 编码 量程
A1 0-100℃ A2 0-150℃ A3 0-200℃ A4 0-250℃ A5 0-300℃
A6 0-160℃ A7 -10-100℃ A8 -50-100℃ A9 -50-250℃ B1 -40-80℃
B2 -40-200℃ B3 0-50℃ B4 -10-200℃ B5 -20-200℃ B6 -40-120℃
B7 -5-100℃ B8 -20-200℃ B9 -50-200℃
特殊量程可定制
