通用压力开关

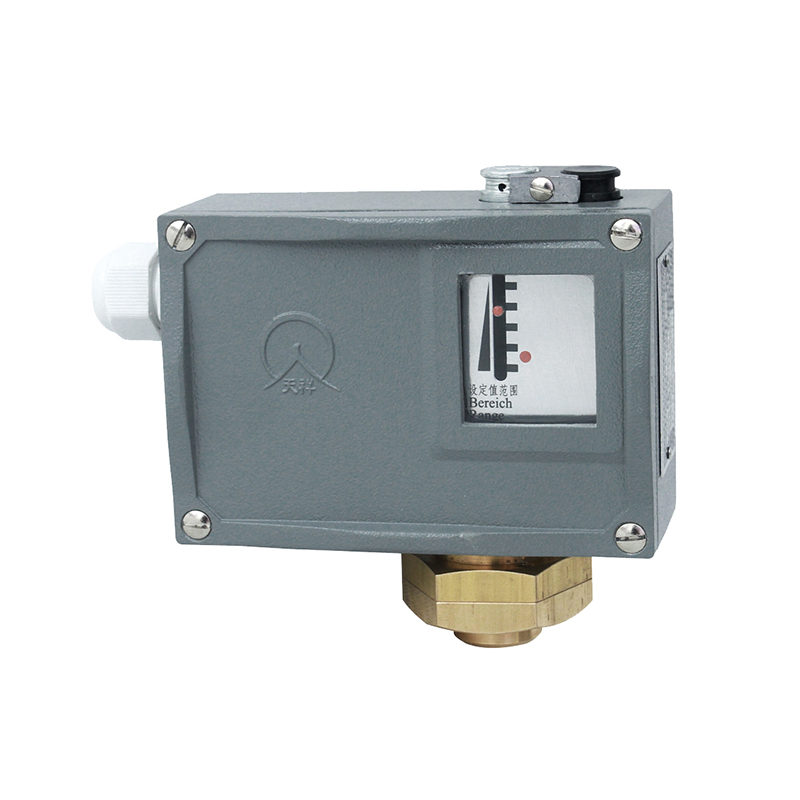

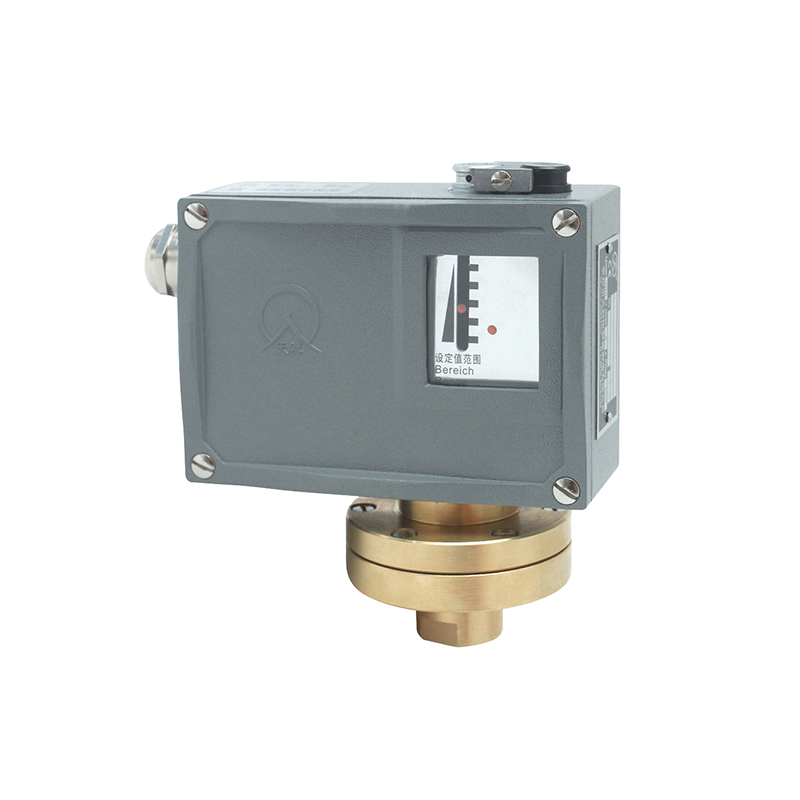

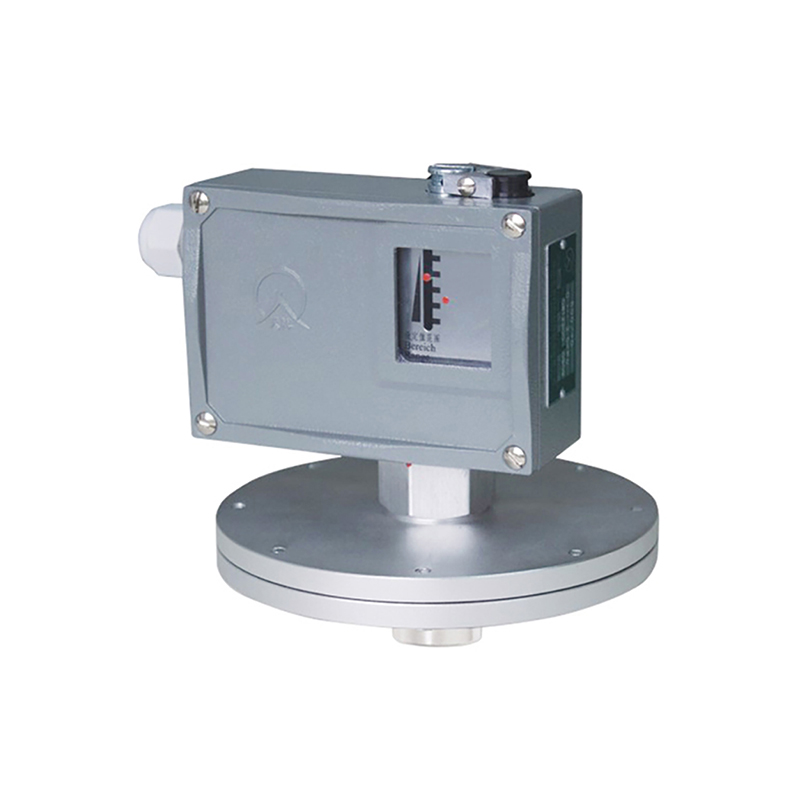

TL0002压力开关（微压）/压力控制器

☆  测量范围：0～2.5MPa
☆  螺纹接口：G1/4内
☆  工作温度：－20℃～50℃
☆  防护等级：IP65
☆  防爆等级：无
☆  传感器类型：膜片式
☆  常用介质：空气等中性气体和水、液压油、润滑油、轻燃油等液体
☆  热线电话：4001190288

产品资料下载

立即咨询

产品介绍

概述
TL0002压力开关（微压）/压力控制器采用膜片式传感器，可用于空气等中性气体和水、液压油、润滑油、轻燃油等液体介质。
TL0002压力开关（微压）/压力控制器的设定值可调，调节范围0～2.5MPa。控制灵敏度高。

主要技术性能

	普通型	防爆型
工作粘度	<1×10^－3m²/s	<1×10^－3m²/s
开关元件	微动开关	密封开关
防爆等级	—	Exde Ⅱ CT4～T6 合格证编号: GYB19.1360X
外壳防护等级	IP65（符合DIN40050，与GB4208中IP65相当）	IP65（符合DIN40050，与GB4208中IP65相当）
环境温度	－20℃～50℃	－20℃～50℃
介质温度	0～90℃	0～120℃
安装位置	—	压力接口垂直向下
抗振性能	TL0002：40m/s²; TL0003：20m/s²	Max：20m/s²
重复性误差	≤1.5%	≤1.5%
触点容量	AC 220V 6A（阻性）	DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax

规格
TL0002 微压切换差不可调

设定值调节范围 KPa	切换差不大于 KPa	**允许压力① KPa	开关切换次数次/分	压力传感器材料		接口内螺纹	重量 kg	外形尺寸图号		订货目录编号
设定值调节范围 KPa	切换差不大于 KPa	**允许压力① KPa	开关切换次数次/分	外壳	膜片	接口内螺纹	重量 kg	普通型	防爆型	普通型	防爆型
－16～0	0.6	50	10	镀锌钢	丁腈橡胶	G1/4″	1.0	01	04	TL0002.10-002265	TL0002.50-002265
－10～0	0.6	50	10	镀锌钢	丁腈橡胶	G1/4″	1.0	01	04	TL0002.10-003265	TL0002.50-003265
－6～0	0.6	50	10	镀锌钢	丁腈橡胶	G1/4″	1.0	01	04	TL0002.10-006265	TL0002.50-006265
－2.5～0	0.4	50	10	镀锌钢	丁腈橡胶	G1/4″	1.0	01	04	TL0002.10-008265	TL0002.50-008265
－1.6～0	0.4	50	10	镀锌钢	丁腈橡胶	G1/4″	1.0	01	04	TL0002.10-011265	TL0002.50-011265
0～0.6	0.2	50	10	镀锌钢	丁腈橡胶	G1/4″	1.0	01	04	TL0002.10-013265	TL0002.50-013265
0～1.1	0.4	50	10	镀锌钢	丁腈橡胶	G1/4″	1.0	01	04	TL0002.10-015265	TL0002.50-015265
0～1.6	0.4	50	10	镀锌钢	丁腈橡胶	G1/4″	1.0	01	04	TL0002.10-016265	TL0002.50-016265

TL0002切换差不可调

设定值调节范围 MPa(KPa)	切换差不大于 MPa(KPa)	**允许压力① MPa(KPa)	开关切换次数次/分	压力传感器材料		接口内螺纹	重量 kg	外形尺寸图号		订货目录编号
设定值调节范围 MPa(KPa)	切换差不大于 MPa(KPa)	**允许压力① MPa(KPa)	开关切换次数次/分	外壳	膜片	接口内螺纹	重量 kg	普通型	防爆型	普通型	防爆型
(0～2.5)	(0.4)	(50)	10	铝	丁腈橡胶	G1/4″	1.0	01	04	TL0002.10-018265	TL0002.50-018265
(0～6)	(0.6)	(50)	10	铝	丁腈橡胶	G1/4″	1.0	01	04	TL0002.10-021265	TL0002.50-021265
(0～16)	(0.8)	(50)	10	铝	丁腈橡胶	G1/4″	1.0	01	04	TL0002.10-023265	TL0002.50-023265
(0～25)	(0.9)	(50)	10	铝	丁腈橡胶	G1/4″	1.0	01	04	TL0002.10-024265	TL0002.50-024265
0.005～0.06	0.006	1.5	40	黄铜	丁腈橡胶	G1/4″	1.15	02	05	TL0002.10-138066	TL0002.50-138066
0.005～0.1	0.009	1.5	40	黄铜	丁腈橡胶	G1/4″	1.15	02	05	TL0002.10-140066	TL0002.50-140066
0.005～0.16	0.012	1.5	40	黄铜	丁腈橡胶	G1/4″	1.15	02	05	TL0002.10-139066	TL0002.50-139066
0.005～0.25	0.015	1.5	40	黄铜	丁腈橡胶	G1/4″	1.15	02	05	TL0002.10-141066	TL0002.50-141066
0.03～0.4	0.04	4	40	黄铜	丁腈橡胶	G1/4″	0.85	03	06	TL0002.10-155066	TL0002.50-155066
0.03～0.6	0.05	4	40	黄铜	丁腈橡胶	G1/4″	0.85	03	06	TL0002.10-156066	TL0002.50-156066
0.05～1	0.06	4	40	黄铜	丁腈橡胶	G1/4″	0.85	03	06	TL0002.10-166066	TL0002.50-166066
0.1～1.6	0.12	5	40	黄铜	丁腈橡胶	G1/4″	0.85	03	06	TL0002.10-176066	TL0002.50-176066
0.1～2.5	0.15	5	40	黄铜	丁腈橡胶	G1/4″	0.85	03	06	TL0002.10-178066	TL0002.50-178066

TL0002切换差可调

设定值调节范围 MPa(KPa)	切换差不大于 MPa(KPa)	**允许压力① MPa(KPa)	开关切换次数次/分	压力传感器材料		接口内螺纹	重量 kg	外形尺寸图号		订货目录编号
设定值调节范围 MPa(KPa)	切换差不大于 MPa(KPa)	**允许压力① MPa(KPa)	开关切换次数次/分	外壳	膜片	接口内螺纹	重量 kg	普通型	防爆型	普通型	防爆型
(0～2.5)	(1.1)	(50)	10	铝	丁腈橡胶	G1/4″	1.05	01	04	TL0002.00-018265	TL0002.40-018265
(0～6)	(1.5)	(50)	10	铝	丁腈橡胶	G1/4″	1.05	01	04	TL0002.00-021265	TL0002.40-021265
(0～16)	(2.3)	(50)	10	铝	丁腈橡胶	G1/4″	1.05	01	04	TL0002.00-023265	TL0002.40-023265
(0～25)	(2.8)	(50)	10	铝	丁腈橡胶	G1/4″	1.05	01	04	TL0002.00-024265	TL0002.40-024265
0.005～0.06	0.016	1.5	40	黄铜	丁腈橡胶	G1/4″	1.20	02	05	TL0002.00-138066	TL0002.40-138066
0.005～0.1	0.018	1.5	40	黄铜	丁腈橡胶	G1/4″	1.20	02	05	TL0002.00-140066	TL0002.40-140066
0.005～0.16	0.025	1.5	40	黄铜	丁腈橡胶	G1/4″	1.20	02	05	TL0002.00-139066	TL0002.40-139066
0.005～0.25	0.025	1.5	40	黄铜	丁腈橡胶	G1/4″	1.20	02	05	TL0002.00-141066	TL0002.40-141066
0.03～0.4	0.08	4	40	黄铜	丁腈橡胶	G1/4″	0.9	03	06	TL0002.00-155066	TL0002.40-155066
0.03～0.6	0.1	4	40	黄铜	丁腈橡胶	G1/4″	0.9	03	06	TL0002.00-156066	TL0002.40-156066
0.05～1	0.11	4	40	黄铜	丁腈橡胶	G1/4″	0.9	03	06	TL0002.00-166066	TL0002.40-166066
0.1～1.6	0.25	5	40	黄铜	丁腈橡胶	G1/4″	0.9	03	06	TL0002.00-176066	TL0002.40-176066
0.1～2.5	0.33	5	40	黄铜	丁腈橡胶	G1/4″	0.9	03	06	TL0002.00-178066	TL0002.40-178066

TL0003切换差不可调(小切换差，无防爆型)

设定值调节范围 MPa(KPa)	切换差不大于 MPa(KPa)	**允许压力① MPa(KPa)	开关切换次数次/分	压力传感器材料		接口内螺纹	重量 kg	外形尺寸图号	订货目录编号
设定值调节范围 MPa(KPa)	切换差不大于 MPa(KPa)	**允许压力① MPa(KPa)	开关切换次数次/分	外壳	膜片	接口内螺纹	重量 kg	外形尺寸图号	订货目录编号
(0～2.5)	(0.2)	(50)	10	铝	丁腈橡胶	G1/4″	1.0	01	TL0003.10-018265
(0～6)	(0.45)	(50)	10	铝	丁腈橡胶	G1/4″	1.0	01	TL0003.10-021265
(0～16)	(0.5)	(50)	10	铝	丁腈橡胶	G1/4″	1.0	01	TL0003.10-023265
(0～25)	(0.6)	(50)	10	铝	丁腈橡胶	G1/4″	1.0	01	TL0003.10-024265
0.005～0.06	0.004	1.5	40	黄铜	丁腈橡胶	G1/4″	1.15	02	TL0003.10-138066
0.005～0.1	0.006	1.5	40	黄铜	丁腈橡胶	G1/4″	1.15	02	TL0003.10-140066
0.005～0.16	0.0075	1.5	40	黄铜	丁腈橡胶	G1/4″	1.15	02	TL0003.10-139066
0.005～0.25	0.01	1.5	40	黄铜	丁腈橡胶	G1/4″	1.15	02	TL0003.10-141066
0.03～0.4	0.02	4	40	黄铜	丁腈橡胶	G1/4″	0.85	03	TL0003.10-155066
0.03～0.6	0.02	4	40	黄铜	丁腈橡胶	G1/4″	0.85	03	TL0003.10-156066
0.05～1	0.038	4	40	黄铜	丁腈橡胶	G1/4″	0.85	03	TL0003.10-166066
0.1～1.6	0.08	5	40	黄铜	丁腈橡胶	G1/4″	0.85	03	TL0003.10-176066
0.1～2.5	0.1	5	40	黄铜	丁腈橡胶	G1/4″	0.85	03	TL0003.10-178066

注：①在实际工作中，即使短暂的压力峰值也不能超过此值。
