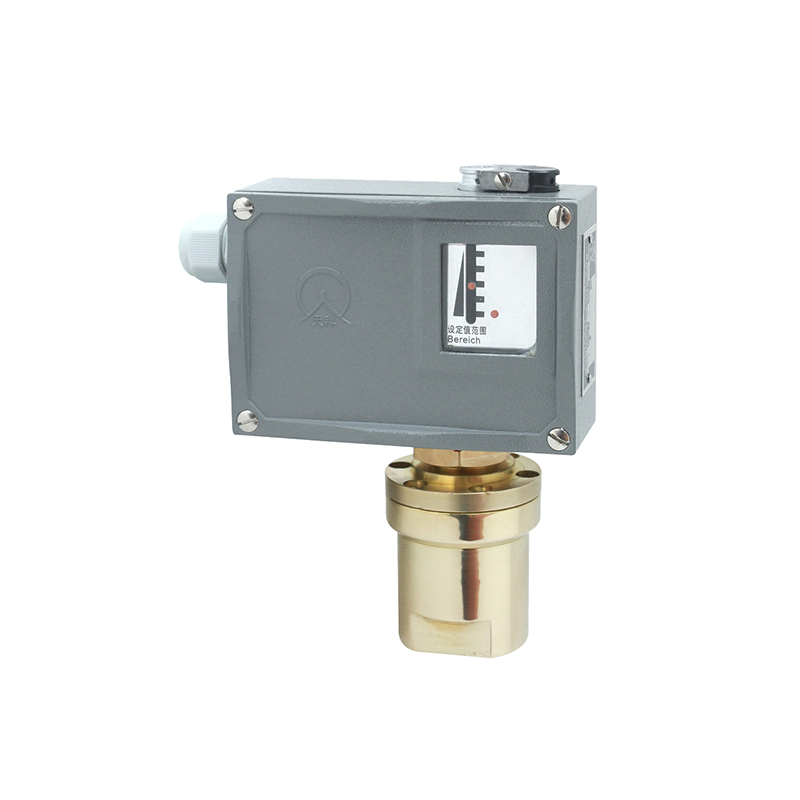

TL2007差压开关/差压控制器

概述
TL2007差压开关/差压控制器采用波纹管式的传感器，可用于空气、气体、水蒸汽等中性气体和水、制冷剂、油等液体介质。
TL2007差压开关/差压控制器的设定值可调，调节范围0.02～1.6MPa,工作压力范围0.05～2.5MPa。
主要技术性能

	普通型	防爆型
工作粘度	<1×10－3m2/s	<1×10－3m2/s
开关元件	微动开关	密封开关
防爆等级	—	Exde Ⅱ CT4～T6 合格证编号: GYB19.1360X
外壳防护等级	IP65（符合DIN40050，与GB4208中IP65相当）	IP54（符合DIN40050，与GB4208中IP54相当）
环境温度	－30℃～50℃	－20℃～50℃
介质温度	0～120℃	0～95℃
安装位置	—	压力接口垂直向下
抗振性能	TL2007：40m/s2；TL2008：20m/s2	Max：20m/s2
重复性误差	≤1%	≤1%
触点容量	AC  220V  6A(阻性)	DC  250V  0.25A(阻性)  60Wmax AC  250V  5A(阻性)  1250VAmax

规格
切换差不可调

差压设定值调节范围 MPa	切换差不大于 MPa	工作压力范围① MPa	**允许压力② MPa	开关切换次数 次/分	压力传感器材料		接口 内螺纹	重量 kg	外形尺寸图号		订货目录编号
					外壳	波纹管			普通型	防爆型	普通型	防爆型
0.02～0.1	0.015	0.05～1.6	2	10	黄铜	不锈钢 (316L)	G1/4″	1.20	01	02	TL2007.10-147066	TL2007.50-147066
0.02～0.16	0.017	0.05～1.6	2	10	黄铜	不锈钢 (316L)	G1/4″	1.20	01	02	TL2007.10-148066	TL2007.50-148066
0.025～0.25	0.02	0.05～1.6	2	10	黄铜	不锈钢 (316L)	G1/4″	1.20	01	02	TL2007.10-154066	TL2007.50-154066
0.03～0.4	0.025	0.05～1.6	2	10	黄铜	不锈钢 (316L)	G1/4″	1.20	01	02	TL2007.16-154066	TL2007.50-155066
0.05～0.6	0.07	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/4″	1.20	01	02	TL2007.10-155066	TL2007.50-164066
0.05～1	0.08	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/4″	1.20	01	02	TL2007.10-164066	TL2007.50-166066
0.05～1.6	0.09	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/4″	1.20	01	02	TL2007.10-166066	TL2007.50-167066


切换差可调

差压设定值调节范围 MPa	切换差不大于 MPa	工作压力范围① MPa	**允许压力② MPa	开关切换次数 次/分	压力传感器材料		接口 内螺纹	重量 kg	外形尺寸图号		订货目录编号
					外壳	波纹管			普通型	防爆型	普通型	防爆型
0.02～0.1	0.04	0.05～1.6	2	10	黄铜	不锈钢 (316L)	G1/4″	1.25	01	02	TL2007.00-147066	TL2007.40-147066
0.02～0.16	0.04	0.05～1.6	2	10	黄铜	不锈钢 (316L)	G1/4″	1.25	01	02	TL2007.00-148066	TL2007.40-148066
0.025～0.25	0.045	0.05～1.6	2	10	黄铜	不锈钢 (316L)	G1/4″	1.25	01	02	TL2007.00-154066	TL2007.40-154066
0.03～0.4	0.05	0.05～1.6	2	10	黄铜	不锈钢 (316L)	G1/4″	1.25	01	02	TL2007.00-155066	TL2007.40-155066
0.05～0.6	0.17	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/4″	1.25	01	02	TL2007.00-164066	TL2007.40-164066
0.05～1	0.18	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/4″	1.25	01	02	TL2007.00-166066	TL2007.40-166066
0.05～1.6	0.2	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/4″	1.25	01	02	TL2007.00-167066	TL2007.40-167066


TL2008切换差不可调（小切换差，无防爆型）

差压设定值调节范围 MPa	切换差不大于 MPa	工作压力范围① MPa	**允许压力② MPa	开关切换次数 次/分	压力传感器材料		接口内 螺纹	重量 kg	外形尺寸图号	订货目录编号
					外壳	波纹管
0.02～0.1	0.0075	0.05～1.6	2	10	黄铜	不锈钢 (316L)	G1/4″	1.20	01	TL2008.10-147066
0.02～0.16	0.008	0.05～1.6	2	10	黄铜	不锈钢 (316L)	G1/4″	1.20	01	TL2008.10-148066
0.025～0.25	0.01	0.05～1.6	2	10	黄铜	不锈钢 (316L)	G1/4″	1.20	01	TL2008.10-154066
0.03～0.4	0.012	0.05～1.6	2	10	黄铜	不锈钢 (316L)	G1/4″	1.20	01	TL2008.10-155066
0.05～0.6	0.035	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/4″	1.20	01	TL2008.10-164066
0.05～1	0.04	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/4″	1.20	01	TL2008.10-166066
0.05～1.6	0.045	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/4″	1.20	01	TL2008.10-167066

注：①为高压口的介质压力范围。
       ②在实际工作中，两个压力口介质短暂的压力峰值也不能超过此值。
