流量开关

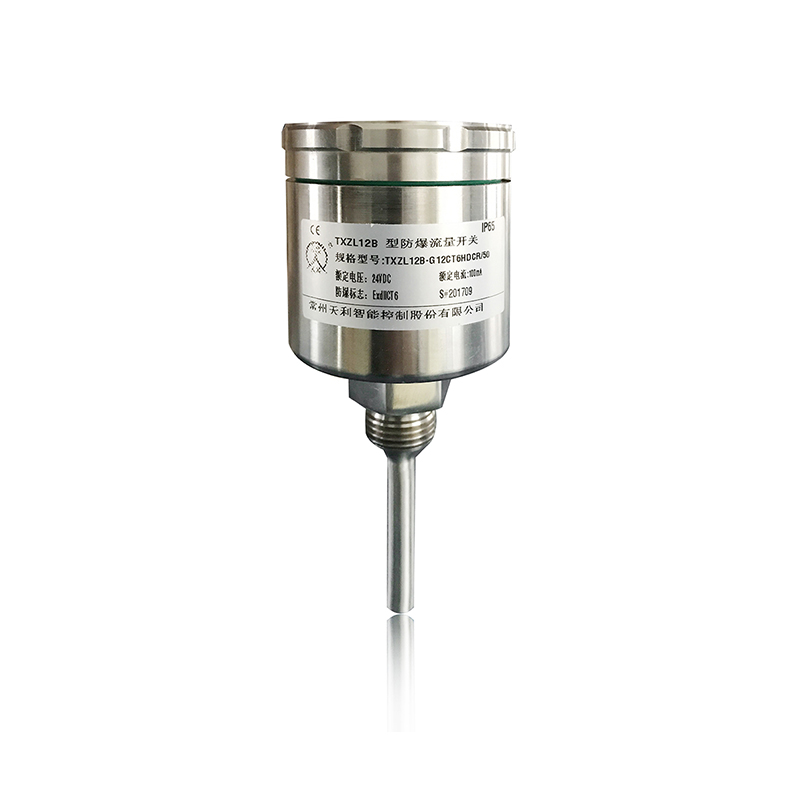

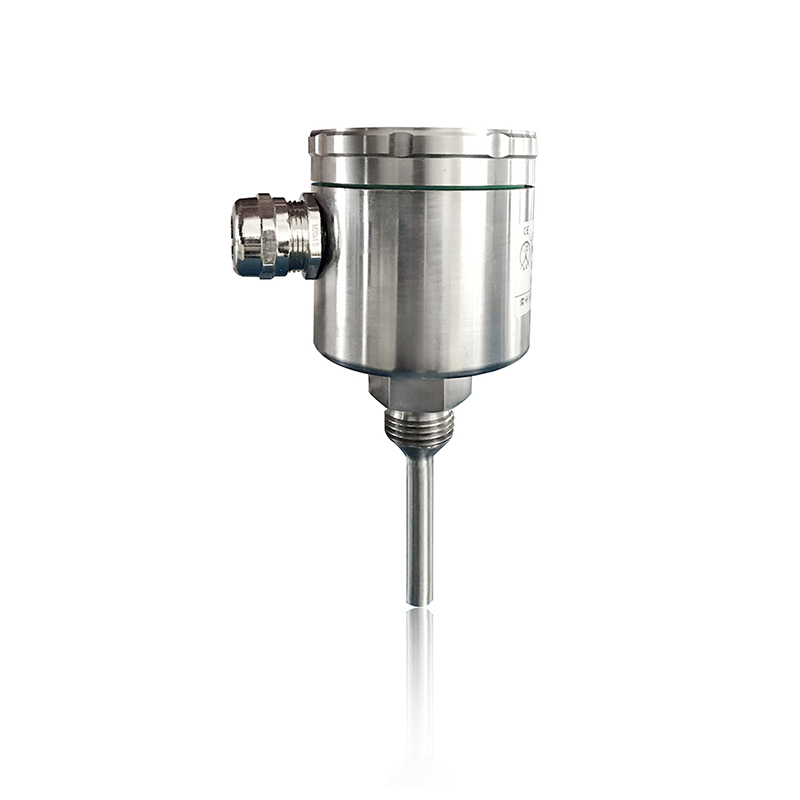

TXZL12防爆流量开关

☆  测量范围:1~150cm/s(水)
☆  螺纹接口:G3/4外
☆  工作温度:-20~80℃
☆  防护等级:IP65
☆  防爆等级:Exd Ⅱ CT6
☆  传感器类型:热导式
☆  常用介质:气液两用
☆  热线电话:400-119-0288
立即咨询
概述
TXZL12防爆流量开关可广泛应用于石油、化工、电力、冶金等易燃易爆场所流量检测。
TXZL12防爆流量开关是基于L.V.King热交换原理设计的,前端安装一个流量传感器,与介质接触部分有两个探针。一个测量介质温度,另一个测温并被加热,当没有介质流动时两个探针的温差最大,有介质流动时两个探针温差变小,温差的大小只与介质的流速有关,流速越大温差越小,流速越小温差越大,不流动时温差最大,同时与介质自身的导热性温度有关,当流速低于或上与某一设定值时,继电器接通或者断开,输出开关量信号。
本产品防爆标志为ExdIICT6 Gb,符合GB3836.1和GB3836.2相关标准要求。适用于爆炸性危险环境的ⅡC级,引燃温度组别T6组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所。
备注:使用该仪器时,严禁带电开盖及操作。

产品特点
l  无机械可动部件,耐腐蚀,稳定可靠,寿命长,长期运行无须特殊维护;
l  探测探头与信号处理电路一体设计,安装使用方便;
l  内置温度补偿电路,介质及环境温度对流体的流速所造成的误差减到最小;
l  优选新型电路,电路发热小,器件贴片安装,可靠性高;
l  本产品内置继电器,仅输出开关量信号。

主要技术参数

电压 24VDC
环境温度 -20~80℃
相对湿度 5%~95%
公称压力 0~10Mpa
气体流速 0~30m/s
液体流速 0~10m/s
防护等级 IP65
防爆标志为 Exd Ⅱ CT6 Gb
安装方式 螺纹G3/4

选型表

TXZL12 B-G34 CT6 H D C R C 详述
TXZL12               TXZL12防爆流量开关
  B-G34             接口螺纹尺寸G3/4
  B-G12             接口螺纹尺寸G1/2
    CT6           防爆等级:Exd II CT6
      H         接口螺纹:外螺纹
        D       直流24V±20%供电
          C     继电器输出
            R   常开+常闭输出(SPDT)
              C 传感器杆长30mm
