概 述

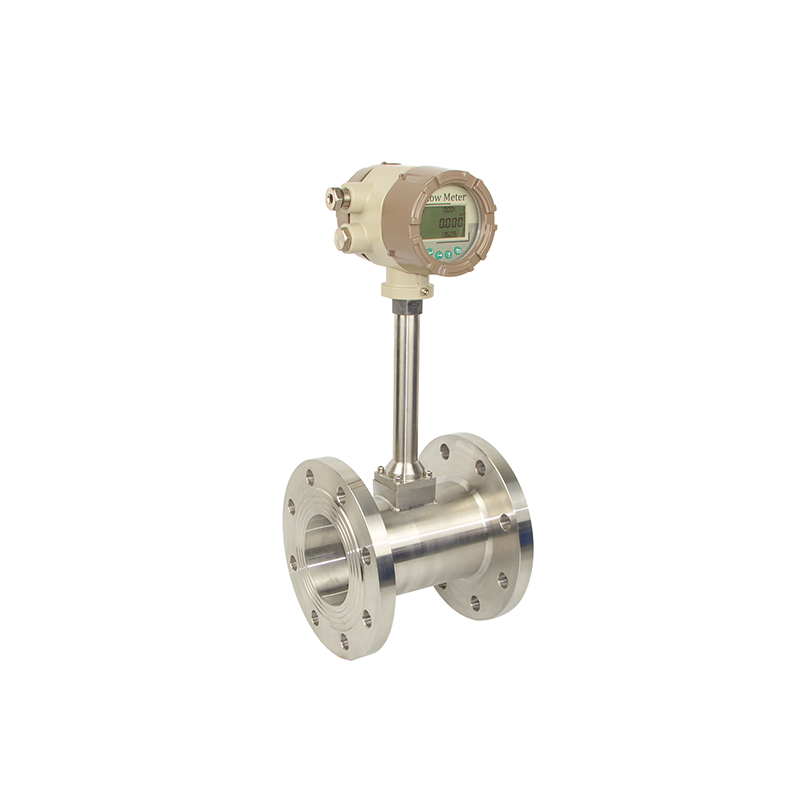

TX-LUGB应力式涡街流量计是速度式流量计的一种，广泛应用于石油、化工、电力、轻工、动力供热等行业。涡街流量计生产执行标准为涡街流量传感器（JB/T9249-2015）和检定规程涡街流量计（JJG1029-2007）。
产品特点
n 无可动部件，长期稳定，结构简单便于安装和维护
n 传感器输出为脉冲频率，其频率与被测流体的实际流量成线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式
n 精度较高，通常液体的测量精度为±1.0%;气体的测量精度为±1.5%
n 测量量程范围宽，在雷诺数为2×104~7×106范围内,可达1:20
n 压损小(约为孔板流量计的1/4~1/2),属于节能流量仪表
n 安装方式灵活,根据现场工艺管道不同,可水平,垂直和不同角度倾斜安装
n 采用消扰电路和抗振动传感头,具有一定抗环境振动性能
n 采用超低功耗单片微机技术,1节3V10AH锂电池可使用5年以上
n 由软件对仪表系数非线性进行修正,提高测量精度
n 采用EEPROM对累积流量进行掉电保护,保护时间大于10年
用途：
本仪表广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
技术参数
基本参数
| 被测介质 | 蒸汽、压缩空气、煤制气、液体等中高流速介质 | ||
| 执行标准 | 涡街流量传感器（JB/T9249-2015） | ||
| 检定规程 | 涡街流量计（JJG1029-2007） | ||
| 仪表口径（mm）及连接方式 | 法兰连接型 | DN15-DN300 | |
| 夹装连接型 | DN15-DN300 | ||
| 量程比 | 1:10；1:15；1:20 | ||
| 传感器材质 | 304不锈钢、316（L）不锈钢等 | ||
| 使用条件 |
介质温度：-40℃~+70℃、-40℃~+250℃，-40℃~+350℃ 环境温度：-20℃~+60℃ 相对湿度：5%～90% 大气压力：86KPa~106KPa | ||
| 信号输出功能 | 脉冲信号、4 ~ 20mA信号 | ||
| 通讯输出功能 | RS485通讯、HART协议等 | ||
| 工作电源 |
A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。 | ||
| 法兰标准 | 常规标准 | GB/T9113-2000 | |
| 其他标准 | 国际管法兰 | 如：德标DIN、美标ANSI、日标JIS | |
| 国内管法兰 | 如：化工部标准、机械部标准 | ||
| 电气接口 | 内螺纹M20×1.5（NPT螺纹需订制） | ||
| 防爆等级 | Exd II CT6 Gb | ||
| 防护等级 | IP65或更高（可订制） | ||
仪表选型
| 型号 | 说明 | |||||||||
| TX-LUGB | £ | /£ | /£ | /£ | /□ | /□ | /□ | /□ | ||
| 连接方式 | 1 | 法兰连接 | ||||||||
| 2 | 法兰夹装 | |||||||||
| 探头温度 | 1 | 低温探头（≤70℃） | ||||||||
| 2 | 中温探头（≤250℃） | |||||||||
| 3 | 高温探头（≤350℃） | |||||||||
| 公称通径 | 15 | DN15 | ||||||||
| 20 | DN20 | |||||||||
| 25 | DN25 | |||||||||
| 32 | DN32 | |||||||||
| 40 | DN40 | |||||||||
| 50 | DN50 | |||||||||
| 65 | DN65 | |||||||||
| 80 | DN80 | |||||||||
| 100 | DN100 | |||||||||
| 125 | DN125 | |||||||||
| 150 | DN150 | |||||||||
| 200 | DN200 | |||||||||
| 250 | DN250 | |||||||||
| 300 | DN300 | |||||||||
| 结构形式 | Z | 一体式仪表 | ||||||||
| F | 分体式仪表 | |||||||||
| 仪表类型 | N | 无显示，24V/12V供电，脉冲输出 | ||||||||
| A | 无显示，24V/12V供电，4-20mA输出 | |||||||||
| V | 现场显示，外供电，4-20mA输出/RS485/脉冲输出 | |||||||||
| D | 温压补偿，外供电，4-20mA输出/RS485/脉冲输出/HART | |||||||||
| 防爆等级 | N | 不防爆 | ||||||||
| E | Exd II CT6 Gb | |||||||||
| 耐压等级 | N | 常规 | ||||||||
| H(X) | 高压（协商订货） | |||||||||
