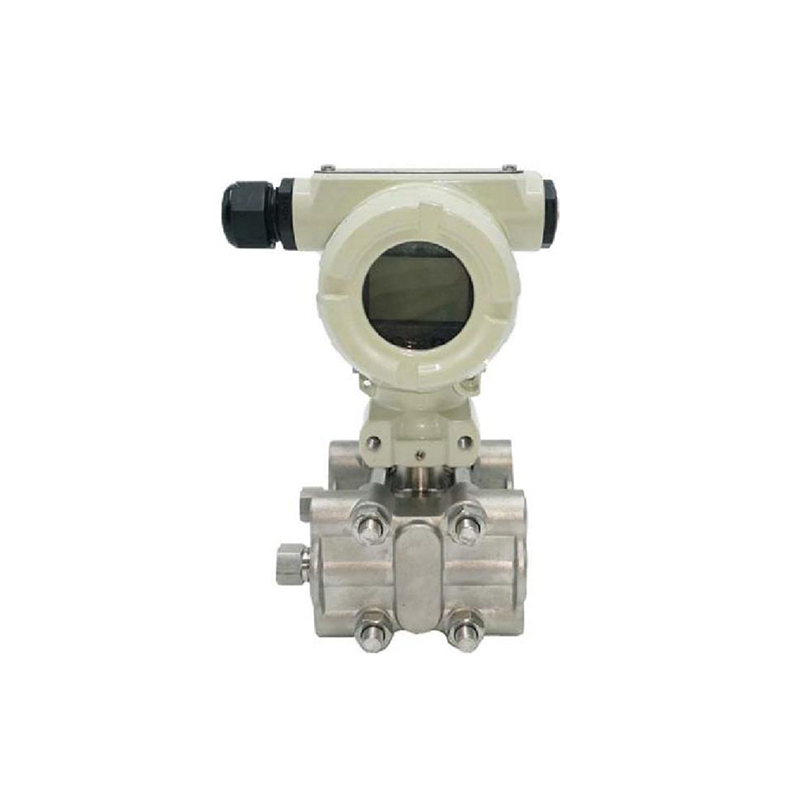

TX3351／B-DP差压变送器

TX3351／B-DP差压变送器用于测量液体或气体的不同引压点的差压，然后将其转变成 4～20mADC 输出，可选 485 通讯协议。

标准规格
（以标准零点为基准调校量程，不锈钢 316L 膜片，填充液为硅油）

1 性能规格

调量程的参考精度
±0.1%（包括非线性、回差和重复性）

环境温度影响
-25℃～65℃时总影响量为：
±(0.15×TD+0.1)%×Span
-40℃～-25℃和 65℃～85℃时总影响量为：
±(0.2×TD+0.1)%×Span
TD=**量程/调节量程

过范围影响
±0.075%×Span

稳定性
±0.1%×Span/年

电源影响
±0.001% /10V(14～36V DC)，可忽略不计

2 功能规格
量程和范围

量程代码	量程 kPa	测量范围 kPa
B	0～1～6	-6～6
C	0～4～40	-40～40
D	0～25～250	-100～250
F	0～250～3000	-100～3000


零点设置
零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程

安装位置影响
变送器安装位置偏差将产生可校正的零位偏移。调零校正后，无量程影响。

输出
2 线制，4～20mADC 输出，可选 485 通讯。输出信号极限：Imin=3.9mA，Imax=20.5mA

报警电流
低报模式（最小）：3.6mA   高报模式（**）：21 mA

响应时间
放大器部件阻尼常数为 0.1s；传感器的时间常数0.2～2s，取决于传感器的量程、量程比以及充灌液特性。附加的可调时间常数为：0.1～60s。

预热时间
＜15s

环境温度：
-40～85℃  带 LCD 液晶显示时为-20～65℃

储存温度/运输温度
-50～85℃  带LCD 液晶显示时：-25～85℃

介质温度
-30～125℃；

压力极限
从真空至**工作压力。

3 安装
电源及负载条件
电源电压为 24V，R≤(Us-12V)/Imax kΩ 其中 Imax=23 mA
**电源电压：36VDC
最小电源电压：14VDC

电气连接
M20X1.5 电缆密封扣，接线端子适用于 0.5～ 2.5mm² 的导线。

过程连接  1/4NPT。

4 物理规格
材质
膜片：不锈钢 316L、哈氏合金 C 过程连接：不锈钢 304 填充液： 硅油
变送器外壳：铝合金材质，外表喷涂环氧树脂。铭牌：不锈钢 304

重量：约 3.0kg

外壳防护等级 IP65

5 型号和规格代码表

差压变送器选型TX3351/B-
传感器类型
DP	差压传感器
精度
C	±0.1%
输出
1	4mA-20mADC
2	485 通讯
3	4mA-20mADC/485 通讯
量程（无迁移时）（kPa）
B	0～1-6
C	0～4-40
D	0～25-250
F	0～250-3000
隔离膜片		充灌液
A	316L 不锈钢	硅油
B	316L 不锈钢	氟油
C	哈氏合金 C	硅油
D	哈氏合金 C	氟油
额定工作压力
1	16MPa
3	40MPa
过程连接
N	1/4NPT 及 7/16 螺纹孔，无泄放阀
B	1/4NPT 及 7/16 螺纹孔，后部端面泄放阀
接液密封材质
N	丁腈橡胶（NBR）
F	氟橡胶（FKM）
P	聚四氟乙烯（PTFE）
电气接口
122	M20×1.5 内螺纹（配电缆密封头）
222	NPT1/2 内螺纹
安装支架及材质
N	无安装支架
1	不锈钢安装支架
2	碳钢安装支架
位号标牌
N	无
2	悬挂式不锈钢标牌
使用说明书
C	中文
E	英文
