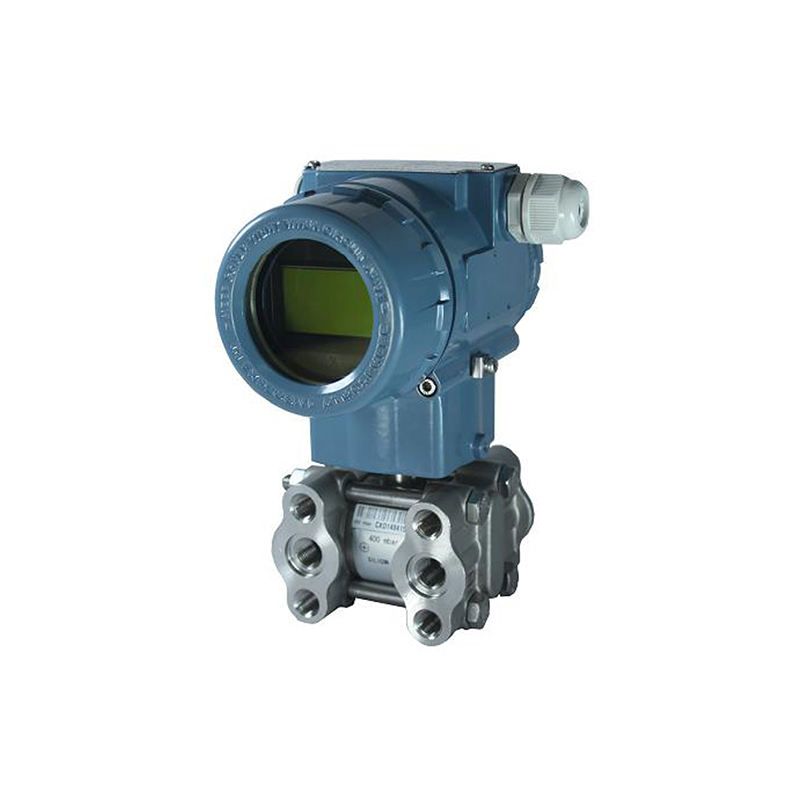

TX3351-DP差压变送器

☆  测量范围:0~3MPa
☆  螺纹接口:
☆  工作温度:-40℃~85℃
☆  防护等级:IP67
☆  防爆等级:Exia ⅡCT4或Exd ⅡCT4~T6
☆  传感器类型:单晶硅
☆  常用介质:气液两用
☆  热线电话:4001190288
立即咨询
TX3351-DP差压变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量,然后将其转变成4~20mADC HART电流信号输出。TX3351-DP也可与RST375手持终端或RSM100 Modem 相互通信,进行参数设定、过程监控等。

标准规格
(以标准零点为基准调校量程,不锈钢 316L膜片,填充液为硅油)

1性能规格
调量程的参考精度
(包括从零点开始的线性、回差和重复性)± 0.075%
若TD>10 (TD=**量程/调节量程)则为:±(0.0075×TD)%
平方根输出精度为以上线性参考精度的1.5倍

环境温度影响
量程代码 -20℃~65℃总影响量
A ±(0.45×TD+0.25)%×Span
B ±(0.30×TD+0.20)%×Span
C/D/E ±(0.20×TD+0.10)%×Span
量程代码 -40℃~-20℃和65℃~85℃总影响量
A ±(0.45×TD+0.25)%×Span
B ±(0.30×TD+0.20)%×Span
C/D/E ±(0.20×TD+0.10)%×Span

过范围影响:±0.075%×Span

静压影响
量程代码 影响量
A ±(0.15%URL+0.10%Span)/4MPa
B ±(0.10%URL+0.075%Span)/16MPa
C/D/E ±(0.05%URL+0.05%Span)/16MPa
过压影响
量程代码 影响量
A ±0.2%×Span/4MPa
B ±0.2%×Span/16MPa
C/D/E ±0.1%×Span/16MPa

长期稳定性
量程代码 影响量
A ±0.5%×Span/1年
B ±0.2%×Span/1年
C/D/E ±0.1%×Span/1年

电源影响: ±0.001% /10V (12~42V DC),可忽略不计。

2功能规格
量程和范围
量程/范围 kPa mbar
A 量程 0.1~1 1~10
范围 -1~1 -10~10
B 量程 0.2~6 2~60
范围 -6~6 -60~60
C 量程 0.4~40 4~400
范围 -40~40 -400~400
D 量程 2.5~250 25~2500
范围 -250~250 -2500~2500
E 量程 20~2000 0.2~20 bar
范围 -500~2000 -5~20bar
量程限
在量程的上下限范围内,可以任意调整。
建议选择量程比尽可能低的量程代码,以优化性能特征。

零点设置
零点和量程可以调节到表中测量范围内的任何值,只要:标定量程≥最小量程

安装位置影响
与膜片面平行方向的安装位置变化不会造成零漂影响,若安装位置与膜片面超过90°的变化,会发生<0.4kPa范围内的零位影响,可以通过调节调零校正。无量程影响。

输出
2线制,4~20mADC,可选HART输出数字通讯,可选择线性或平方根输出。
输出信号极限:Imin=3.9mA,Imax=20.5mA

报警电流
低报模式(最小):3.7 mA
高报模式(**):21 mA
不报模式(保持):保持故障前的有效电流值
报警电流标准设置:高报模式

响应时间
放大器部件阻尼常数为0.1s;传感器时间常数为0.1~1.6s,取决于量程及量程比。附加的可调时间常数为:0.1~60s。
对非线性输出(如平方根功能)的影响取决于该功能,并可据此计算。

预热时间:< 15s

环境温度
-40~85℃
带液晶显示、氟橡胶密封圈时 -20~65℃

储存温度/运输温度
-50~85℃;带液晶显示时:-40~85℃

工作压力
额定工作压力分为:16MPa、25MPa、40MPa三档

静压极限
从3.5kPa绝对压力至额定压力,保护压力可大于额定压力的1.5倍,同时加于变送器两侧。

单向过载极限:单向过载可达额定压力

电磁兼容性(EMC)
见下页《电磁兼容性附表》

3安装
电源及负载条件
电源电压为24V,R≤(Us-12V)/Imax  kΩ
其中 Imax=23 mA
**电源电压:42VDC
最小电源电压:12VDC,15VDC(背光液晶显示)
数字通讯负载范围: 250~600Ω

电气连接
M20X1.5电缆密封扣,接线端子适用于0.5~2.5mm2的导线。

过程连接
过程连接法兰的两端面有NPT 1/4 和UNF 7/16``内螺纹。

4物理规格
材质
测量膜盒:不锈钢 316L
膜片:    不锈钢 316L、哈氏合金C
过程法兰:不锈钢 304
螺母及螺栓:不锈钢(A4)
填充液:   硅油
密封圈:  丁腈橡胶(NBR)、氟橡胶(FKM)、
聚四氟乙烯(PTFE)
变送器外壳:铝合金材质,外表喷涂环氧树脂
外壳密封圈:丁腈橡胶(NBR)
铭牌:     不锈钢 304

重量:3.3kg(无:液晶显示、安装支架、过程连接)
外壳防护等级:IP67
电磁兼容性附表
序号 测试项目 基本标准 测试条件 性能等级
1 辐射干扰(外壳) GB/T 9254-2008表5 30MHz~1000MHz 合格
2 传导干扰
(直流电源端口)
GB/T 9254-2008表1 0.15MHz~30MHz 合格
3 静电放电(ESD)抗扰度 GB/T 17626.2-2006 4kV(触点)
8kV(空气)
B
4 射频电磁场抗扰度 GB/T 17626.3-2006 10V/m (80MHz~1GHz) A
5 工频磁场抗扰度 GB/T 17626.8-2006 30A/m A
6 电快速瞬变脉冲群抗扰度 GB/T 17626.4-2008 2kV(5/50ns,5kHz) B
7 浪涌抗扰度 GB/T 17626.5-2008 1kV(线线之间)
2kV(线地之间)(1.2us/50us)
B
8 射频场感应的传导干扰抗扰度 GB/T 17626.6-2008 3V (150KHz~80MHz) A
注:(1)A性能等级说明:测试时,在技术规范极限内性能正常。
        (2)B性能等级说明:测试时,功能或性能暂时降低或丧失,但能自行恢复,实际运行状况、存储及其数据不改变。

7型号和规格代码表

差压变送器选型  TX3351-DP
代码 精度                         输出
B 基本误差±0.075%     4-20mA带HART通讯
代码 量程
A 0-100Pa~1kPa(0-10~100 mmH2O)/(0-1~10mbar)精度请在询价时确认
B 0-200Pa~6kPa(0-20~600 mmH2O)/(0-2~60mbar)
C 0-400Pa~40kPa(0-40~4000 mmH2O)/(0-20~400mbar)
D 0-2.5kPa~250kPa(0-0.25~25 mH2O)/(0-25~2500mbar)
F 0-30kPa~3MPa(0-3~300 mH2O)/(0-0.3~30bar)
代码 静压芯片
0
1 40MPa静压芯片(A量程选用)
代码 膜片材质 填充液
A 不锈钢 316L 硅油
B 不锈钢 316L 氟油
C 哈氏合金C 硅油
D 哈氏合金C 氟油
E 不锈钢316L 镀金  硅油
F 不锈钢316L 镀金  氟油
G 不锈钢316L 涂FEP 硅油
T 硅油
代码 额定工作压力
0 额定工作压力0.2MPa(仅适用A量程)
7 额定工作压力7MPa  (仅适用A量程)
1 16MPa
2 25MPa
3 40MPa
代码 过程连接
N 1/4英寸NPT及7/16英寸UNF螺纹孔   无泄放阀
B 1/4英寸NPT及7/16英寸UNF螺纹孔   泄放阀装于法兰后部端面
U 1/4英寸NPT及7/16英寸UNF螺纹孔   泄放阀装于法兰侧面上部
D 1/4英寸NPT及7/16英寸UNF螺纹孔   泄放阀装于法兰侧面下部
代码 接液密封材质
N 丁腈橡胶(NBR)
F 氟橡胶(FKM)
P 聚四氟乙烯(PTFE)
代码 特殊功能
N
F 平方根输出
P 防雷击功能
O 禁油处理(氧气测量限氟油填充液、氟橡胶密封圈、<6MPa、<60℃)
代码 安装支架
N
1 不锈钢
2 碳钢镀锌
代码 过程连接附件
N
1 1/2 英寸NPT内螺纹不锈钢椭圆形法兰
2 M20x1.5 外螺纹不锈钢丁字形接头
代码 液晶显示
N
2 LED背光液晶显示(-20℃)
3 OLED显示(-40℃)
代码 防爆选项
N 基本型
A 本安型,NEPSI
D 隔爆型,NEPSI (不含隔爆电缆接头)
代码 位号标牌
N
1 位号标于铭牌内
2 悬挂式不锈钢标牌
代码 使用说明
C 中文
E 英文
代码 附加选项
S 不锈钢表壳
V 低电压版
注:1.所有非标选项以X做选型,并在X后加括号详细参数以备注为准
