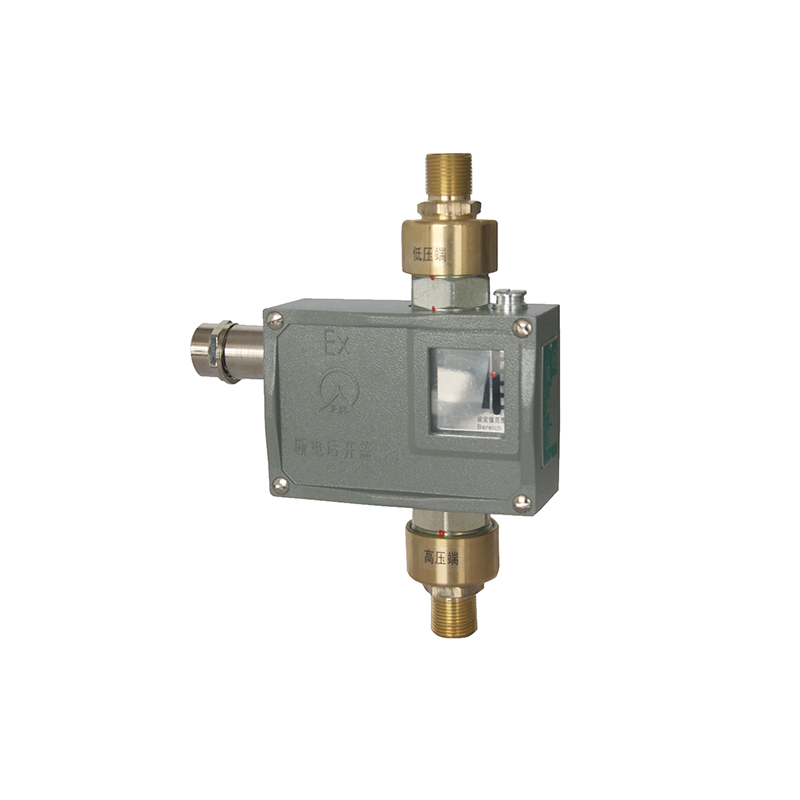

540/7DD防爆型差压开关/差压控制器

540/7DD防爆型差压开关/差压控制器采用波纹管式的传感器，可用于无腐蚀性的气体和液体介质。
540/7DD防爆型差压开关/差压控制器的设定值可调，调节范围0.02～3MPa，其工作压力范围0.05～6.3MPa。

主要技术性能

	普通型	防爆型
工作粘度	<1×10－3m2/s	<1×10－3m2/s
开关元件	微动开关	密封开关
防爆等级	—	Exed Ⅱ CT4～T6 合格证编号GYB14.1128X
外壳防护等级	IP65（符合DIN40050，与GB4208中IP65相当）	IP65（符合DIN40050，与GB4208中IP65相当）
环境温度	－25℃～40℃	－25℃～50℃
介质温度	0～120℃	0～95℃
安装位置	—	压力接口垂直向下
抗振性能	540/7DD：40m/s2   540/7DDK：20m/s2	Max：20m/s2
重复性误差	≤1%	≤1%
触点容量	AC  220V  6A(阻性)	DC  250V  0.25A(阻性)  60Wmax AC  250V  5A(阻性)  1250VAmax


规格
540/7DD切换差不可调

差压设 定值调 节范围 MPa	切换差不大于 MPa	工作压 力范围 ① MPa	**允 许压力 ② MPa	开关切换次数 次/分	压力传感器材料		接口 外螺纹	重量 kg	外形尺寸图号		订货目录编号
					外壳	波纹管			普通型	防爆型	普通型	防爆型
0.02～0.1	0.04	0.05～0.6	2	10	黄铜	不锈钢 00Cr17Ni 14Mo2 (316L)	G1/2″	1.10	01	03	0919111	0959181
0.02～0.16	0.04										0919211	0959281
0.025～0.25	0.05										0919311	0959381
0.03～0.4	0.06										0919411	0959481
0.05～0.6	0.1	0.1～2.5	3					1.05	02	04	0919511	0959581
0.05～1	0.12										0919611	0959681
0.05～1.6	0.14										0919711	0959781
0.1～3	0.2	0.4～6.3	7								0919715	0959785


540/7DDK切换差不可调（小切换差，无防爆型）

差压设 定值调 节范围 MPa	切换差不大于 MPa	工作压 力范围 ① MPa	**允 许压力 ② MPa	开关切换次数 次/分	压力传感器材料		接口 外螺纹	重量 kg	外形尺寸图号	订货目录编号
					外壳	波纹管
0.02～0.1	0.02	0.05～0.6	2	10	黄铜	不锈钢 00Cr17Ni 14Mo2 (316L)	G1/2″	1.10	01	0919113
0.02～0.16	0.02									0919213
0.025～0.25	0.025									0919313
0.03～0.4	0.03									0919413
0.05～0.6	0.05	0.1～2.5	3					1.05	02	0919513
0.05～1	0.06									0919613
0.05～1.6	0.06									0919713
0.1～3	0.15	0.4～6.3	7							0919813

注：①为高压口的介质压力范围。
    ②在实际工作中，两个压力口介质短暂的压力峰值也不能超过此值。
备注：接口有外螺纹M20×1.5、M14×1.5，内螺纹G1/4″，接口如有特殊要求可另行设计。
